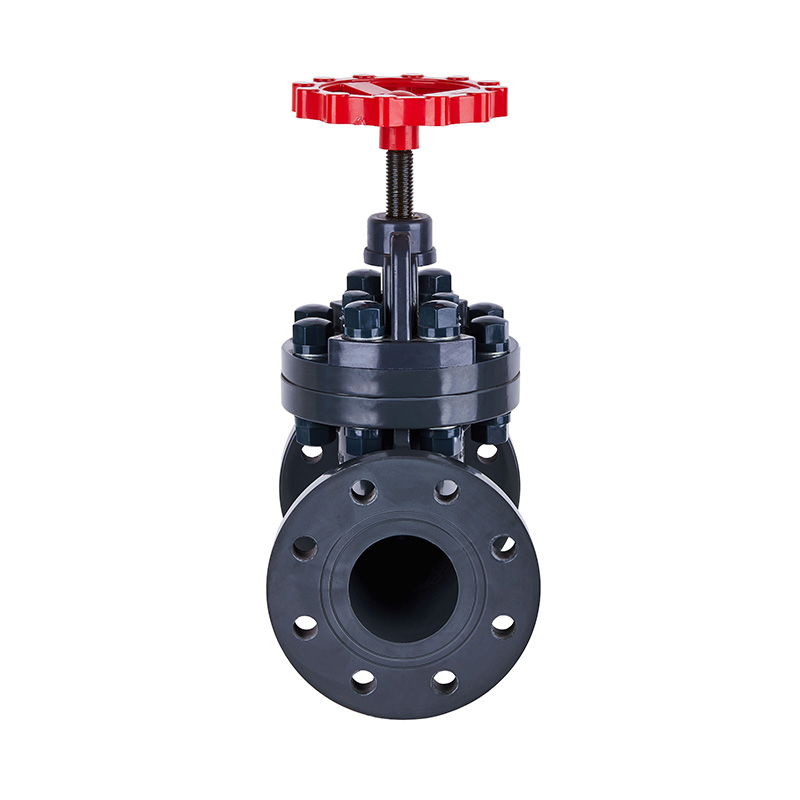

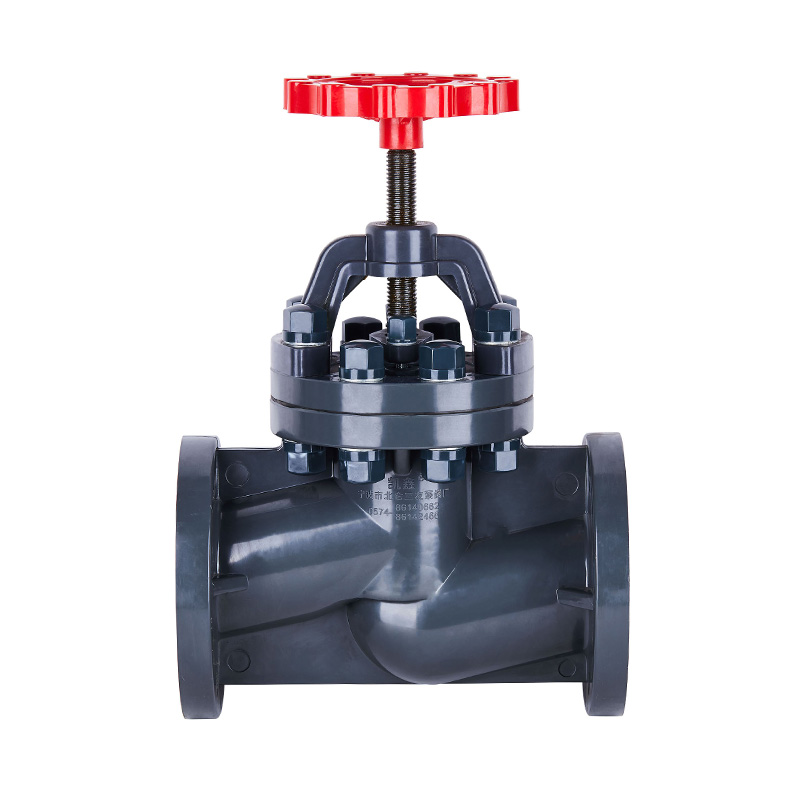

فلنج UPVC نوع دریچه گلوب درزگیر پلاستیکی 1 طرفه UPVC DN15-DN150 شیر کنترل فلنج گلوب
محل مبدا: ژجیانگ، چین
نام تجاری: KXPV
شماره مدل: J11F-10U
کاربرد: عمومی
جنس: پلاستیک
دمای رسانه: دمای بالا، دمای متوسط
فشار: کم فشار
قدرت: دستی
رسانه: اسید
اندازه پورت:
ساختار: خاموش
جنس بدنه: UPVC
اتصال: انتهای فلنج
فشار کاری: 0-10bar
نوع سوپاپ: 1 طرفه
محیط قابل استفاده: اسید-باز
گارانتی: 12 ماه
دما: 0 ~ 90
زمان تحویل: 7 روز
MOQ: 1 Piece3
| ویژگی های ساختاری اصلی |
1. بدنه پلاستیکی دارای مقاومت عالی در برابر خوردگی، مقاومت شیمیایی و مقاومت در برابر سایش است.
2. طراحی فشرده، با کیفیت بالا و ارزان.
3. ارائه تنظیم جریان.
| جدول مواد قطعه |
| خیر | نام | مواد |
| 1 | چرخ دستی | مواد آلیاژی |
| 2 | مهره مهر و موم | FRPP، PVDF، CPVC، UPVC، PPاچ |
| 3 | مهر یوغ | PتیFE |
| 4 | مهره درپوش | FRPP |
| 5 | مهره شش گوش | فولاد |
| 6 | پر کردن plece | فولاد |
| 7 | کاپوت | FRPP، PVDF، CPVC، UPVC، PPH |
| 8 | گل میخ دو سر | فولاد |
| 9 | ساقه | استیل پلاستیک |
| 10 | دربندی | FRPP، PVDF، CPVC، UPVC، PPH |
| 11 | بدن | FRPP، PVDF، CPVC، UPVC، PPH |
| 12 | واشر لاستیکی | EPDM، FPM |
| 13 | مهره شش گوش | فولاد |
| 14 | مهره درپوش | FRPP |
طراحی جزئیات مونتاژ شیر گلوب نوع فلنج
| فهرست ابعاد |
| DN (mm) | D1 | D2 | H | L | T | n-Φ | ||||
| گیگابایت | JIS | ANSI | گیگابایت | JIS | ANSI | |||||
| 15 (1/2 اینچ) | 105 | 65 | 70 | 2.38 | 220 | 154 | 18 | 4-Φ14 | 4-Φ15 | 4-Φ16 |
| 20 (3/4 اینچ) | 105 | 75 | 75 | 2.76 | 220 | 154 | 18 | 4-Φ14 | 4-Φ15 | 4-Φ16 |
| 25 (1 اینچ) | 115 | 85 | 90 | 3.13 | 220 | 160 | 20 | 4-Φ14 | 4-Φ19 | 4-Φ16 |
| 32 (11/4 اینچ) | 135 | 100 | 100 | 3.45 | 250 | 185 | 20 | 4-Φ18 | 4-Φ19 | 4-Φ16 |
| 40 (11/2 اینچ) | 150 | 110 | 105 | 3.88 | 275 | 200 | 20 | 4-Φ18 | 4-Φ19 | 4-Φ16 |
| 50 (2 اینچ) | 165 | 125 | 120 | 4.74 | 350 | 230 | 20 | 4-Φ18 | 4-Φ19 | 4-Φ19 |
| 65 (21/2 اینچ) | 185 | 145 | 140 | 5.49 | 390 | 295 | 24 | 4-Φ18 | 4-Φ19 | 4-Φ19 |
| 80 (3 اینچ) | 200 | 160 | 150 | 6 | 400 | 310 | 25 | 8-Φ18 | 8-Φ19 | 4-Φ19 |
| 100 (4 اینچ) | 220 | 180 | 175 | 7.5 | 410 | 350 | 26 | 8-Φ18 | 8-Φ19 | 8-Φ19 |
| 125 (5 اینچ) | 250 | 210 | 210 | 8.5 | 430 | 400 | 30 | 8-Φ18 | 8-Φ23 | 8-Φ22 |
| 150 (6 اینچ) | 285 | 240 | 240 | 9.51 | 480 | 480 | 33 | 8-Φ23 | 8-Φ23 | 8-Φ22 |
| مکان: | چین |
| نوع کسب و کار: | تولید کننده، صادر کننده |
| برندها: | |
| گواهی: | |
| مدل: | |
| شرایط پرداخت و تحویل: | |
| حداقل مقدار سفارش: | |
| قیمت: | مشاوره |
| جزئیات بسته بندی: | |
| زمان تحویل: | |
| روش پرداخت: |
یک تولید کننده حرفه ای با محصولات با کیفیت، قیمت مناسب و خدمات خوب.
