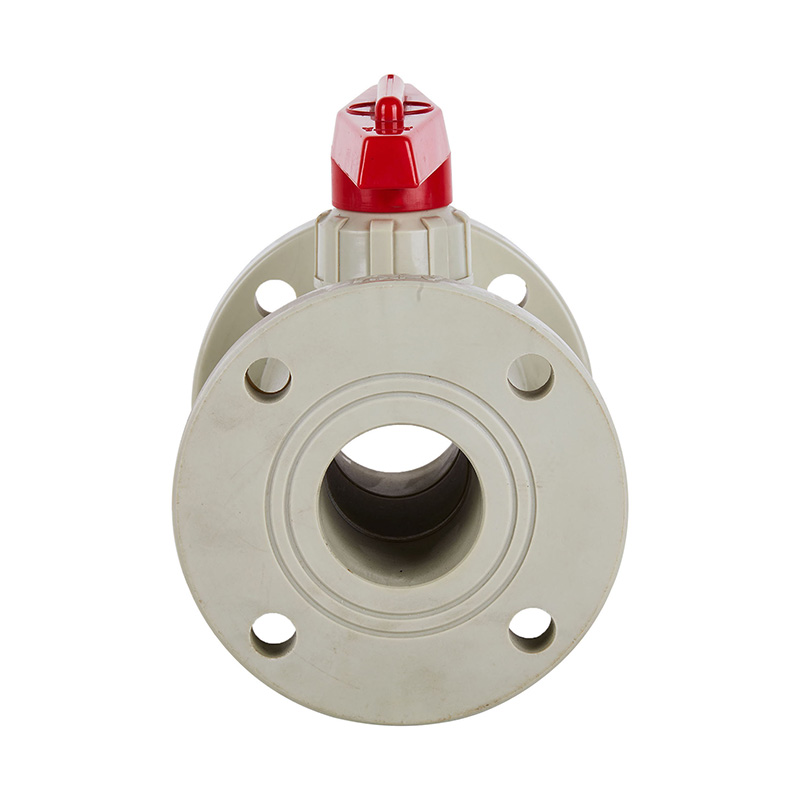

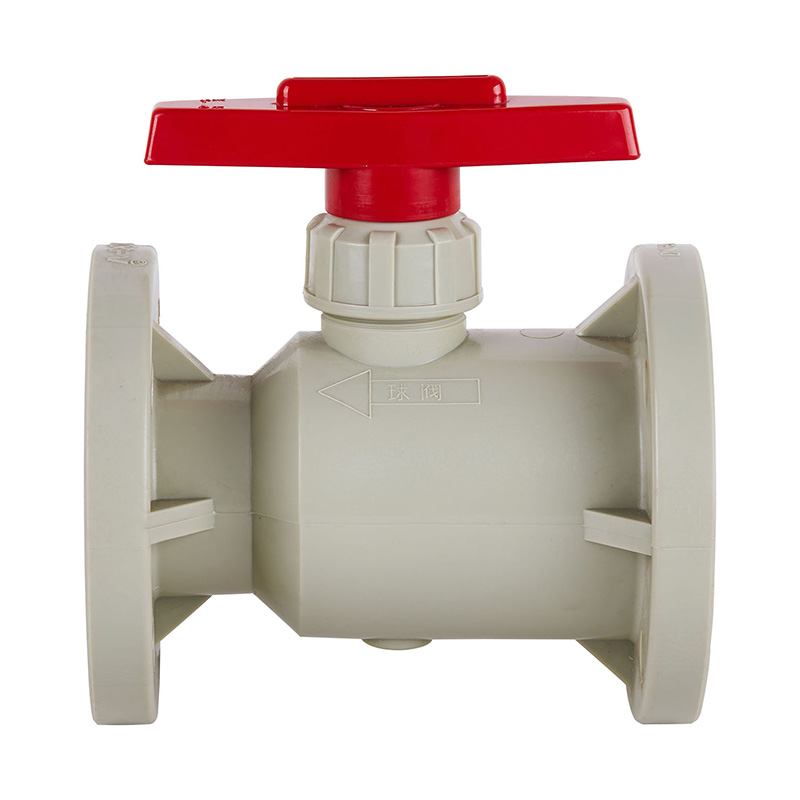

شیر توپی شکل بدنه PPH با فشار بالا پایدار مینی 4 اینچی 10 کیلوگرمی شیر توپی فلنج صنعتی پلاستیکی DN50-DN300
شماره مدل:Q41F-10S
جنس: پلاستیک
فرم اتصال: فلنج
حالت رانندگی: دستی
فشار اسمی: 10 کیلوگرم
کانال: نوع مستقیم
ساختار: شیر توپی ثابت
عملکرد: سوپاپ بای پس
دما: درجه حرارت بالا
کاربرد: مصارف صنعتی، مصارف صنعتی آب
مشخصات: DN50-DN300
استاندارد: ANSI
منبع: Beilun Ningbo چین
کد HS:8481804090
MOQ: 2 PC
| ویژگی های ساختاری اصلی |
1. شیر توپی سری پلاستیکی مهندسی از FRPP، PVدیF، CPVC، UPVC، PPH و غیره پلاستیک گرمانرم مقاوم در برابر خوردگی را که در قالب گیری تزریقی تشکیل شده است، پذیرفته و دارای توانایی قوی برای مقاومت در برابر خوردگی است.
2. مهر و موم قابل اعتماد، گشتاور باز و بسته شدن کوچک گشتاور باز و بسته شدن.
3. مقاومت سیال کوچک، به سرعت باز/بستن.
4. ساختار ساده، ظاهر زیبا.
| لیست محدود دمای برنامه |
| مواد | دمای متوسط درجه سانتیگراد | مواد | دمای متوسط درجه سانتیگراد |
| CPVC | -20 ~ 95 ℃ | PPH | -20 ~ 110 ℃ |
| UPVC | -0℃~65℃ | PVDF | -40 ~ 150 ℃ |
| FRPP | -14 ~ 90 ℃ |
طراحی جزئیات مونتاژ شیر توپی شکل بدنه
| جدول مواد قطعه |
| خیر | نام | مواد |
| 1 | دسته | آلیاژ آلومینیوم |
| 2 | مهره نگهدارنده | FRPP، PVDF، UPVC، CPVC، PPH |
| 3 | دوشاخه داخلی | FRPP، PVDF، UPVC، CPVC، PPH |
| 4 | ساقه | FRPP، PVDF، UPVC، CPVC، PPH |
| 5 | مهر ساقه | PTFE |
| 6 | توپ مهر و موم شده | PTFE |
| 7 | صندلی مهر و موم | FRPP، PVDF، UPVC، CPVC، PPH |
| 8 | توپ | FRPP، PVDF، UPVC، CPVC، PPH |
| 9 | بدن | FRPP، PVDF، UPVC، CPVC، PPH |
| فهرست ابعاد |
| DN (mm) | D1 | D | L | ساعت | n | Φ | ||||||
| گیگابایت | JIS | ANSI | گیگابایت | JIS | ANSI | گیگابایت | JIS | ANSI | ||||
| 15 (1/2 اینچ) | 95 | 65 | 70 | 2.38 | 120 | 15 | 4 | 4 | 4 | 14 | 15 | 16 |
| 20 (3/4 اینچ) | 105 | 75 | 75 | 2.76 | 120 | 16 | 4 | 4 | 4 | 14 | 15 | 16 |
| 25 (1 اینچ) | 120 | 85 | 90 | 3.13 | 130 | 16 | 4 | 4 | 4 | 14 | 19 | 16 |
| 32 (11/4 اینچ) | 135 | 100 | 100 | 3.45 | 145 | 18 | 4 | 4 | 4 | 18 | 19 | 16 |
| 40 (11/2 اینچ) | 145 | 110 | 105 | 3.88 | 168 | 20 | 4 | 4 | 4 | 18 | 19 | 16 |
| 50 (2 اینچ) | 160 | 125 | 120 | 4.74 | 180 | 20 | 4 | 4 | 4 | 18 | 19 | 19 |
| 65 (21/2 اینچ) | 180 | 145 | 140 | 5.49 | 225 | 22 | 4 | 4 | 4 | 18 | 19 | 19 |
| 80 (3 اینچ) | 195 | 160 | 150 | 6 | 260 | 25 | 8 | 8 | 4 | 18 | 19 | 19 |
| 100 (4 اینچ) | 215 | 180 | 175 | 7.5 | 280 | 25 | 8 | 8 | 8 | 18 | 19 | 19 |
| 125 (5 اینچ) | 245 | 210 | 210 | 8.5 | 350 | 30 | 8 | 8 | 8 | 18 | 23 | 22 |
| 150 (6 اینچ) | 280 | 240 | 240 | 9.51 | 400 | 30 | 8 | 8 | 8 | 22 | 23 | 22 |
| 200 (8 اینچ) | 335 | 295 | 290 | 11.75 | 400 | 35 | 8 | 12 | 8 | 22 | 23 | 22 |
| 250 (10 اینچ) | 390 | 350 | 355 | 14.25 | 450 | 38 | 12 | 12 | 12 | 22 | 25 | 25 |
| 300 (12 اینچ) | 445 | 400 | 400 | 17 | 450 | 38 | 12 | 16 | 12 | 22 | 25 | 25 |
