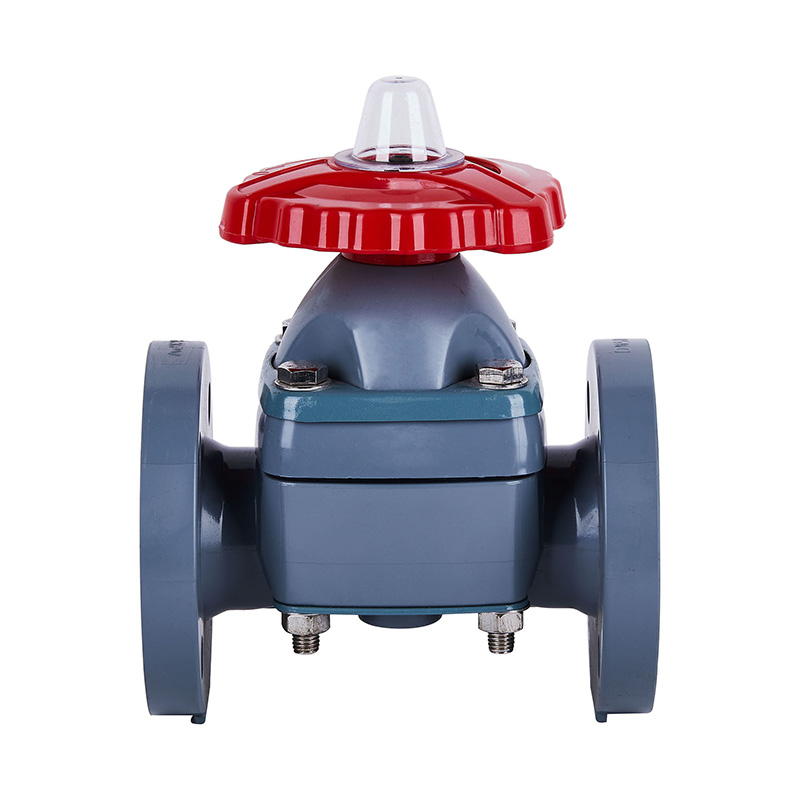

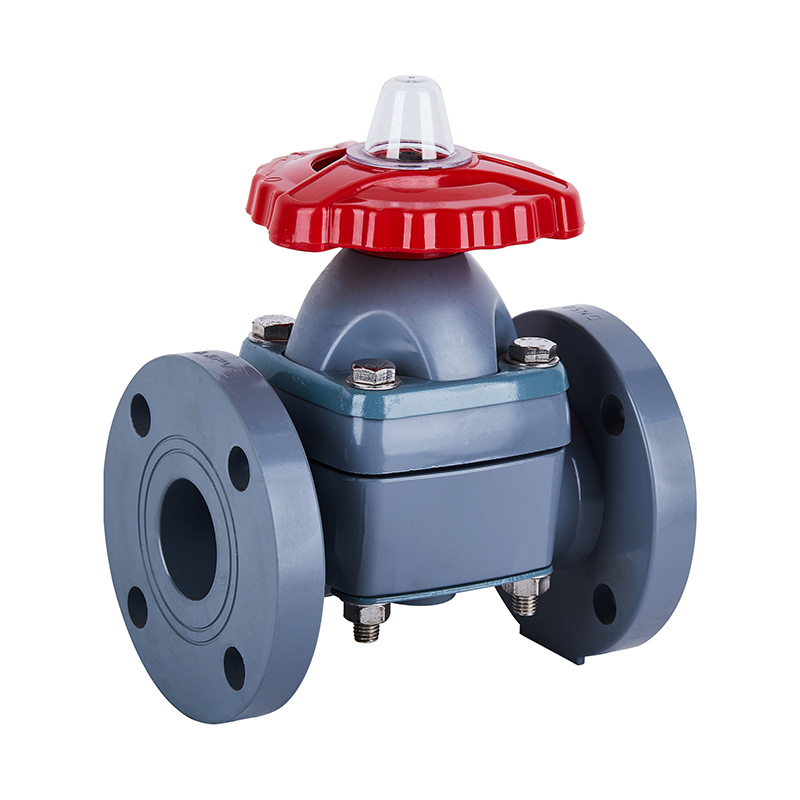

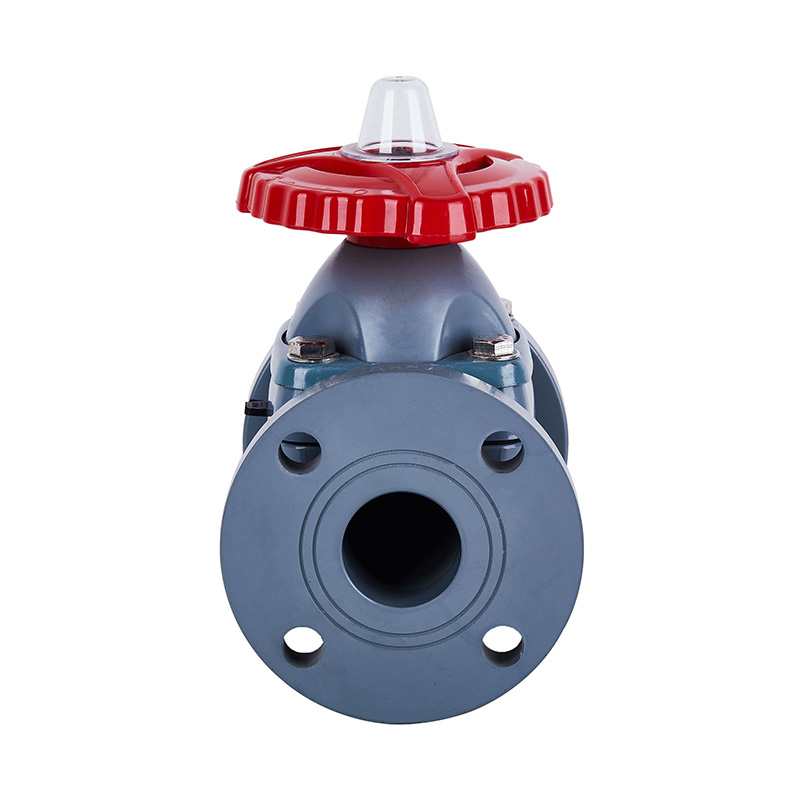

شیر دیافراگمی نوع فلنج CPVC DN15-300

شیر دیافراگمی نوع فلنج CPVC DN15-300

دریچه دیافراگمی پلاستیکی فلنجی CPVC طراحی جدید دفترچه راهنمای دمای بالا برای تامین مایعات اسیدی و آب


نام محصول: شیر دیافراگمی CPVC

رنگ: خاکستری

اندازه:DN15-DN250

شماره مدل:G41F-10V

کاربرد: عمومی

جنس: پلاستیک

دمای رسانه: دمای بالا، دمای متوسط

فشار: فشار متوسط

قدرت: دستی

رسانه: اسید

اندازه پورت: DN15-DN250

ساختار: دیافراگم

اتصال: انتهای فلنج

گواهی: ISO9001

محیط: اسیدی

فشار کاری: 0-10bar

نوع سوپاپ: 1 طرفه

مهر و موم: EPDM F46

زمان تحویل: 7 روز

MOQ: 1 Piece3

0086 180 6712 3173 تماس با ما
PREV：شیر دیافراگمی نوع فلنج PVDF DN15-300
NEXT：شیر دیافراگمی نوع فلنج UPVC DN15-300
  • توضیحات
  • اطلاعات تکمیلی
  • ویژگی های ساختاری اصلی

    1. دیافراگم مهر و موم از F46 یا PFA ساخته شده است، تعداد تاها ≥120000 بار است، و مقاومت در برابر خوردگی معادل F4 است.

    2. اتخاذ ساختار بلند کردن پیچ، نیروی باز و بسته شدن بسیار زیاد است و پایداری خوب است.

    لیست محدود دمای برنامه

    مواد دمای متوسط ​​درجه سانتیگراد مواد دمای متوسط ​​درجه سانتیگراد
    CPVC -20 ~ 95 ℃ PPH -20 ~ 110 ℃
    UPVC -0℃~65℃ PVDF -40 ~ 150 ℃
    FRPP -14 ~ 90 ℃

    طراحی جزئیات مونتاژ شیر دیافراگمی

    خیر نام مواد
    1 محدودیت پوشش AS
    2 گل میخ فولاد، فولاد ضد زنگ.
    3 مهره نگهدارنده FRPP
    4 واشر FRPP
    5 چرخ مواد آلیاژی
    6 پلاتن فولاد، فولاد ضد زنگ
    7 گل میخ دو سر و مهره فولاد، فولاد ضد زنگ
    8 کاپوت FRPP، PVDF، UPVC، CPVC، PPH
    9 آجیل یوکی فولاد Ht300
    10 ساقه فولاد، فولاد ضد زنگ
    11 دیسک FRPP، PVDF، UPVC، CPVC، PPH، فولاد، فولاد ضد زنگ، C.I.FRP
    12 فلیم EPDM، FPM
    13 دیافراگم F46.PFA
    14 بدن FRPP، PVDF، UPVC، CPVC، PPH
    15 پلاتن فولاد، فولاد ضد زنگ

    لیست فشار کاری و دمای کاری

    Calibe/MPa/℃

    FRPP

    PVDF

    UPVC

    CPVC

    14-40

    41-60

    61-100

    40-60

    61-90

    91-140

    20-40

    41-60

    61-80

    0-40

    41-60

    61-90

    15 (1/2 اینچ)

    0.8

    0.8

    0.7

    1

    0.9

    0.7

    0.8

    0.8

    0.7

    0.7

    0.7

    0.6

    20 (3/4 اینچ)

    0.8

    0.8

    0.7

    1

    0.9

    0.7

    0.8

    0.8

    0.7

    0.7

    0.7

    0.6

    25 (1 اینچ)

    0.8

    0.8

    0.7

    1

    0.9

    0.7

    0.8

    0.8

    0.7

    0.7

    0.7

    0.6

    32 (11/4 اینچ)

    0.7

    0.7

    0.6

    1

    0.9

    0.7

    0.7

    0.7

    0.6

    0.7

    0.7

    0.6

    40 (11/2 اینچ)

    0.7

    0.7

    0.6

    0.8

    0.7

    0.5

    0.7

    0.7

    0.6

    0.7

    0.7

    0.5

    50 (2 اینچ)

    0.7

    0.7

    0.6

    0.8

    0.6

    0.5

    0.7

    0.7

    0.6

    0.7

    0.7

    0.5

    65 (21/2 اینچ)

    0.7

    0.7

    0.6

    0.8

    0.5

    0.4

    0.7

    0.7

    0.6

    0.7

    0.7

    0.5

    80 (3 اینچ)

    0.7

    0.7

    0.6

    0.7

    0.5

    0.4

    0.7

    0.7

    0.6

    0.7

    0.7

    0.5

    100 (4 اینچ)

    0.7

    0.7

    0.6

    0.6

    0.5

    0.4

    0.7

    0.7

    0.6

    0.7

    0.6

    0.5

    125 (5 اینچ)

    0.5

    0.5

    0.4

    0.5

    0.4

    0.3

    0.5

    0.5

    0.4

    0.5

    0.5

    0.4

    150 (6 اینچ)

    0.5

    0.5

    0.4

    0.5

    0.3

    0.2

    0.5

    0.5

    0.4

    0.5

    0.4

    0.3

    200 (8 اینچ)

    0.3

    0.3

    0.2

    0.4

    0.25

    0.2

    0.3

    0.3

    0.2

    0.3

    0.3

    0.25

    250 (10 اینچ)

    0.3

    0.3

    0.2

    0.4

    0.25

    0.2

    0.3

    0.3

    0.2

    0.3

    0.3

    0.2

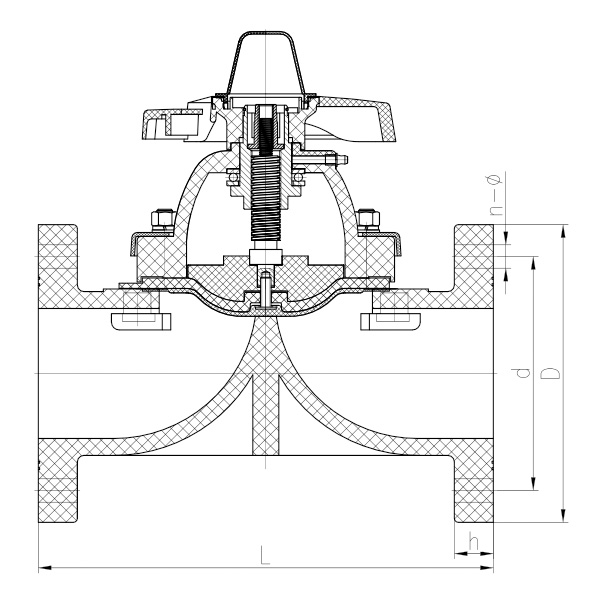

    فهرست ابعاد

    DN (میلی متر)

    D1

    D

    		L ساعت

    n

    Φ

    گیگابایت

    JIS

    ANSI

    گیگابایت

    JIS

    ANSI

    گیگابایت

    JIS

    ANSI

    15 (1/2 اینچ)

    95

    65

    70

    2.38

    125

    14

    4

    4

    4

    14

    15

    16

    20 (3/4 اینچ)

    105

    75

    75

    2.76

    135

    18

    4

    4

    4

    14

    15

    16

    25 (1 اینچ)

    115

    85

    90

    3.13

    145

    18

    4

    4

    4

    14

    19

    16

    32 (11/4 اینچ)

    135

    100

    100

    3.45

    160

    18

    4

    4

    4

    18

    19

    16

    40 (11/2 اینچ)

    145

    110

    105

    3.88

    180

    20

    4

    4

    4

    18

    19

    16

    50 (2 اینچ)

    160

    125

    120

    4.74

    210

    21

    4

    4

    4

    18

    19

    19

    65 (21/2 اینچ)

    180

    145

    140

    5.49

    250

    22

    4

    4

    4

    18

    19

    19

    80 (3 اینچ)

    195

    160

    150

    6

    300

    24

    8

    8

    4

    18

    19

    19

    100 (4 اینچ)

    215

    180

    175

    7.5

    350

    26

    8

    8

    8

    18

    19

    19

    125 (5 اینچ)

    245

    210

    210

    8.5

    400

    30

    8

    8

    8

    18

    23

    22

    150 (6 اینچ)

    280

    240

    240

    9.51

    455

    30

    8

    8

    8

    22

    23

    22

    200 (8 اینچ)

    335

    295

    290

    11.75

    570

    35

    8

    12

    8

    22

    23

    22

    250 (10 اینچ)

    390

    350

    355

    14.25

    680

    38

    12

    12

    12

    22

    25

    25

    300 (12 اینچ)

    445

    400

    400

    17

    680

    38

    12

    16

    12

    22

    25

    25

نمای کلی تماشا کنید
شیر دیافراگمی نوع فلنج CPVC DN15-300

حمل رویای خود به جهان کیفیت زندگی است

ما شرکتی پیشرو در این زمینه هستیم، ما راه حل های خاصی را برای هر مشتری خود ارائه می دهیم
شیر دیافراگمی نوعی شیر است که از یک دیافراگم انعطاف پذیر برای جداسازی مسیر جریان از مکانیسم عملکرد شیر استفاده می کند. دیافراگم که معمولاً از لاستیک یا مواد قابل انعطاف دیگری ساخته شده است به ساقه ای متصل می شود که از بدنه دریچه عبور می کند. هنگامی که ساقه به سمت بالا یا پایین حرکت می کند، دیافراگم را فشرده یا فشرده می کند که به نوبه خود مسیر عبور جریان را باز یا بسته می کند.
دریچه‌های دیافراگمی اغلب در کاربردهایی استفاده می‌شوند که نیاز به جداسازی مسیر جریان از مکانیسم عملکرد شیر به منظور جلوگیری از آلودگی یا نشت وجود دارد. آنها به طور گسترده ای در صنایع شیمیایی، دارویی، غذایی و آشامیدنی استفاده می شوند. همچنین، به طور گسترده ای در اتاق های تمیز، کاربردهای بهداشتی و استریل استفاده می شود. آنها همچنین می توانند در کاربردهایی استفاده شوند که سیال تحت کنترل ساینده یا خورنده است، زیرا دیافراگم می تواند از موادی ساخته شود که در برابر این شرایط مقاوم هستند.
شیرهای دیافراگمی به گونه ای طراحی شده اند که عمر طولانی و هزینه مالکیت پایین را ارائه دهند. طیف گسترده ای از مواد، اتصالات و آزمایش های درجه بندی جریان در دسترس هستند. شیرهای دیافراگمی یک سازش عالی بین قابلیت اطمینان، هزینه و عملکرد ارائه می دهند.
