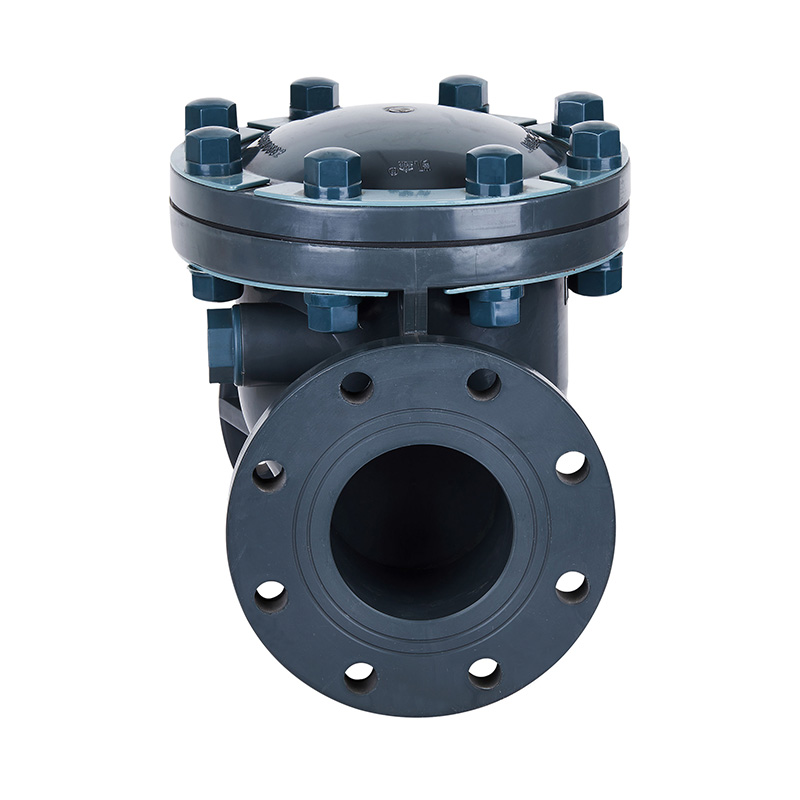

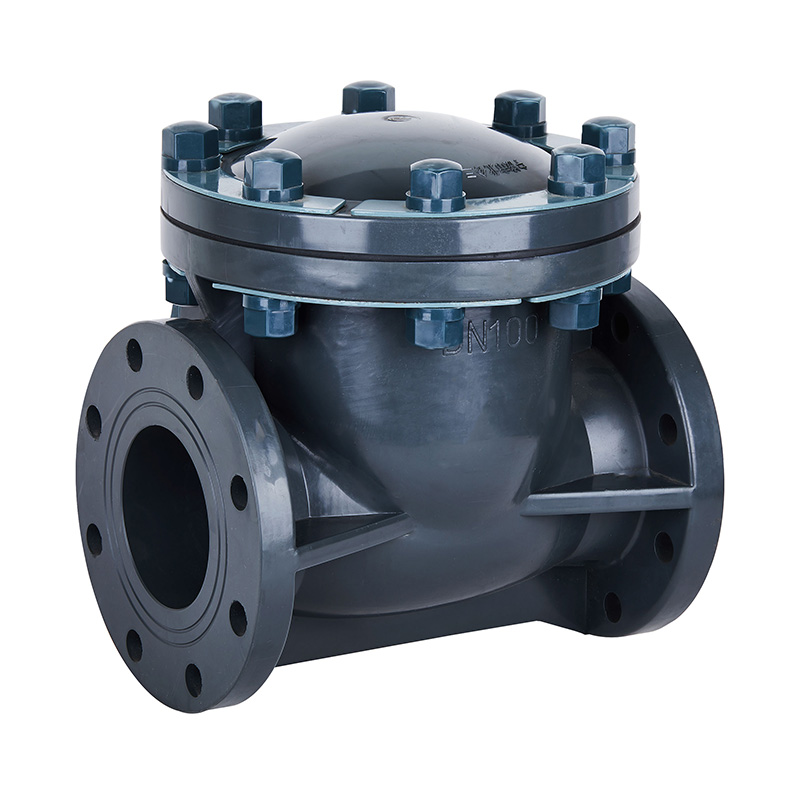

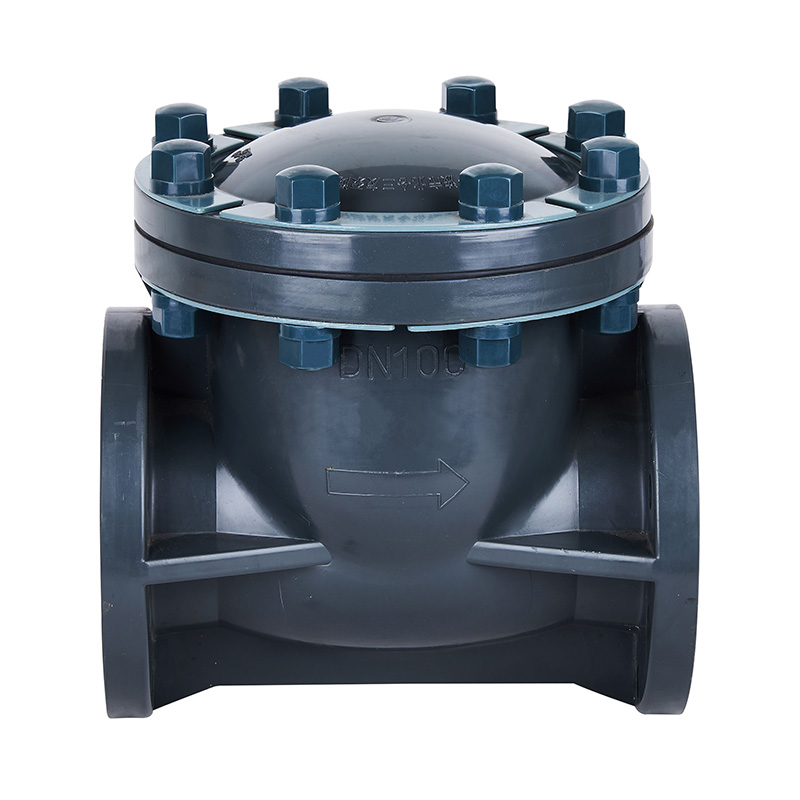

سوپاپ UPVC نوع سوئینگ DN15-300

سوپاپ UPVC نوع سوئینگ DN15-300

قیمت رقابتی UPVC نوع سوئینگ سوپاپ وافر درج ویفر DN15-DN300 دریچه های پلاستیکی برای تخلیه و صنایع شیمیایی

محل مبدا: چین

نام تجاری: KXPV

شماره مدل: H44F-10U

کاربرد: عمومی

جنس: پلاستیک

دمای رسانه: دمای متوسط، دمای معمولی

فشار: فشار متوسط

قدرت: دستی

رسانه: اسید

اندازه پورت: DN15-DN300

ساختار: بررسی کنید

نام محصول: شیر چک ویفر

زمان تحویل: 7 روز

MOQ: 1 قطعه

رنگ: خاکستری

توانایی تامین: 10000 قطعه/قطعه در ماه

0086 180 6712 3173 تماس با ما
PREV：PVDF نوع چرخش شیر چک DN15-300
NEXT：CPVC نوع چرخش شیر چک DN15-300
  • توضیحات
  • اطلاعات تکمیلی
  • ویژگی های ساختاری اصلی

    1. برای جلوگیری از پدیده ضد جریان مایع برای محافظت از تجهیزات پمپ.

    2. از آنجایی که یک شیر کنترلی است، مقاومت کمتری در برابر جریان دارد.

    3. با استفاده از تمام مواد پلاستیکی، مقاومت در برابر خوردگی قوی برای جلوگیری از اسید و مایع قلیایی دارد.

    4. نه تنها بدنه سوپاپ را از لوله کشی جدا کنید، بلکه درپوش را نیز برای بازرسی داخلی و نگهداری باز کنید.

    جدول مواد قطعه

    خیر

    نام

    مواد

    1

    مهره درپوش

    FRPP

    2

    کاپوت

    FRPP، PVDF، CPVC، UPVC، PPH

    3

    راکر

    FRPP، PVDF، CPVC، UPVC، PPH

    4

    دربندی

    FRPP، PVDF، CPVC، UPVC، PPH

    5

    حلقه مهر و موم

    EPDM، FPM

    6

    مهره مهر و موم

    FRPP، PVDF، CPVC، UPVC، PPH

    7

    شاتون

    FRPP، PVDF، CPVC، UPVC، PPH

    8

    بدن

    FRPP، PVDF، CPVC، UPVC، PPH

    9

    پیچ شش گوش

    فولاد، فولاد ضد زنگ

    10

    واشر لاستیکی

    EPDM، FPM

    11

    پیچ شش گوش

    FRPP، PVDF، CPVC، UPVC، PPH

    12

    قطعه پر کردن

    فولاد، فولاد ضد زنگ

    13

    مهره شش گوش

    فولاد، فولاد ضد زنگ

    طراحی جزئیات مجموعه سوپاپ نوع چرخش

    فهرست ابعاد

    DN (میلی متر)

    D1

    D2

    		L

    ساعت

    n-Φ

    گیگابایت

    JIS

    ANSI

    گیگابایت

    JIS

    ANSI

    25 (1 اینچ)

    115

    85

    90

    3.13

    160

    18

    4-Φ14

    4-Φ19

    4-Φ16

    32 (11/4 اینچ)

    145

    100

    100

    3.45

    170

    20

    4-Φ18

    4-Φ19

    4-Φ16

    40 (11/2 اینچ)

    145

    110

    105

    3.88

    170

    20

    4-Φ18

    4-Φ19

    4-Φ16

    50 (2 اینچ)

    160

    125

    120

    4.74

    200

    21

    4-Φ18

    4-Φ19

    4-Φ19

    65 (21/2 اینچ)

    180

    145

    140

    5.49

    245

    25

    4-Φ18

    4-Φ19

    4-Φ19

    80 (3 اینچ)

    197

    160

    150

    6

    265

    26

    8-Φ18

    8-Φ19

    4-Φ19

    100 (4 اینچ)

    215

    180

    175

    7.5

    300

    26

    8-Φ18

    8-Φ19

    8-Φ19

    125 (5 اینچ)

    250

    210

    210

    8.5

    350

    30

    8-Φ18

    8-Φ23

    8-Φ22

    150 (6 اینچ)

    280

    240

    240

    9.51

    400

    30

    8-Φ23

    8-Φ23

    8-Φ22

    200 (8 اینچ)

    340

    295

    290

    11.75

    500

    30

    8-Φ23

    12-Φ23

    8-Φ22

    250 (10 اینچ)

    390

    350

    355

    14.25

    575

    38

    12-Φ23

    12-Φ23

    12-Φ22

    300 (12 اینچ)

    440

    400

    400

    17

    575

    38

    12-Φ23

    16-Φ23

    12-Φ22

نمای کلی تماشا کنید
سوپاپ UPVC نوع سوئینگ DN15-300

حمل رویای خود به جهان کیفیت زندگی است

ما شرکتی پیشرو در این زمینه هستیم، ما راه حل های خاصی را برای هر مشتری خود ارائه می دهیم
شیر چک وسیله ای مکانیکی است که به سیال یا گاز اجازه می دهد فقط در یک جهت جریان یابد. برای جلوگیری از جریان برگشتی طراحی شده است که به آن فشار برگشتی یا سیفوناژ برگشتی نیز گفته می شود و به طور خودکار برای کنترل جریان سیال یا گاز باز و بسته می شود. انواع مختلفی از شیرهای چک وجود دارد، از جمله دریچه‌های بازرسی نوسانی، سوپاپ‌های بازرسی بالابر، دریچه‌های چک توپ، شیرهای چک دیافراگمی و بسیاری دیگر.
الف سوپاپ چک نوع نوسانی، سوپاپ چک توپی، و شیر چک سوکت تک اتحادیه همه انواع شیرهای چک هستند که برای کاربردهای خاص استفاده می شوند.
الف سوپاپ چک نوع نوسان شیر برگشتی که به آن شیر برگشتی نیز می‌گویند، نوعی از سوپاپ است که از یک دیسک لولایی استفاده می‌کند که زمانی که سیال یا گاز در جهت صحیح جریان پیدا می‌کند، باز می‌شود و پس از معکوس شدن جریان، توسط گرانش بسته می‌شود. سوپاپ های برگشتی معمولاً در اندازه لوله های بزرگ و سیستم های فشار بالا یافت می شوند. آنها طراحی نسبتاً ساده و مستحکمی دارند که نگهداری و تعمیر آنها را آسان می کند و اغلب در برنامه هایی که نیاز به سرعت جریان بالا و خاموشی محکم دارند استفاده می شوند.
الف دریچه چک توپ شیر بدون بازگشت توپی نیز نامیده می شود، از توپی استفاده می کند که در مسیر جریان قرار دارد. هنگامی که جریان در جهت صحیح باشد، توپ از مسیر خارج می شود و مایع یا گاز می تواند از طریق شیر جریان یابد. هنگامی که جریان معکوس می شود، توپ به زور روی صندلی خود قرار می گیرد و دریچه بسته می شود. شیرهای چک توپ معمولاً در اندازه لوله های کوچک و سیستم های کم فشار یافت می شوند. آنها نسبتا ارزان هستند و نگهداری آنها آسان است و اغلب در کاربردهایی که دبی کم کافی است و فضا محدود است استفاده می شود.
الف سوپاپ چک تک سوکت نوعی شیر چک است که دارای یک اتصال سوکت اتحادیه است. این نوع اتصال امکان نصب و برداشتن شیر را آسان می کند و معمولاً برای لوله های با قطر کمتر استفاده می شود. یک سوپاپ چک سوکت تک اتحادیه مخصوصاً برای کاربردهایی که به تعمیر و نگهداری مکرر نیاز دارند مفید است زیرا امکان دسترسی و تعویض آسان را فراهم می کند. به آنها شیرهای بازرسی پلاستیکی نیز گفته می شود و معمولاً در کاربردهای کم فشار و دمای پایین استفاده می شوند.
همه این نوع شیرهای چک اجازه جریان را تنها در یک جهت می دهند و از جریان برگشتی جلوگیری می کنند و می توان از آنها برای محافظت از تجهیزات و جلوگیری از آسیب در طیف گسترده ای از کاربردهای صنعتی، تجاری و سازمانی استفاده کرد.
