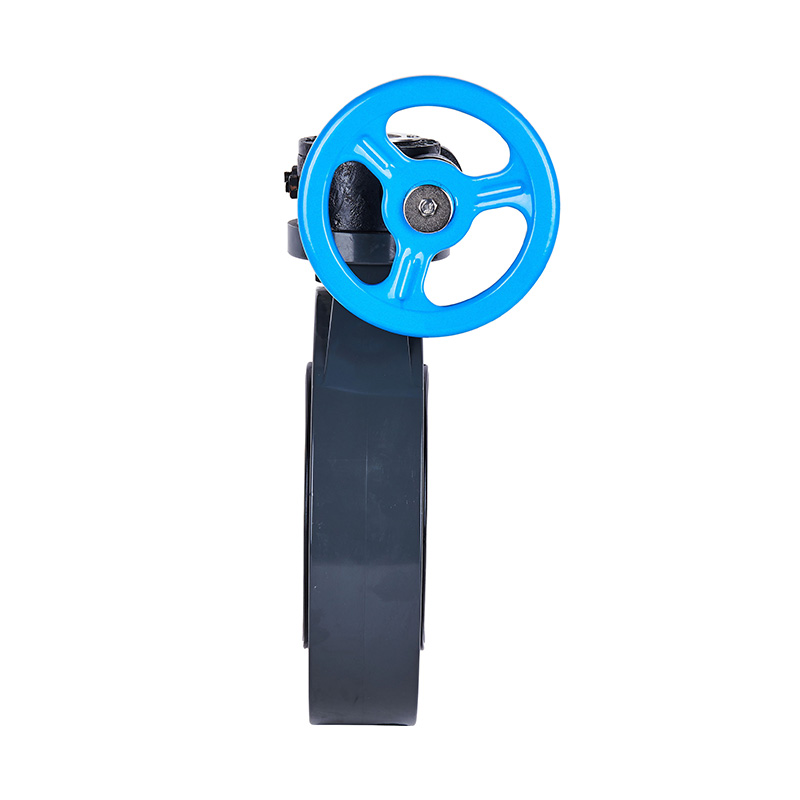

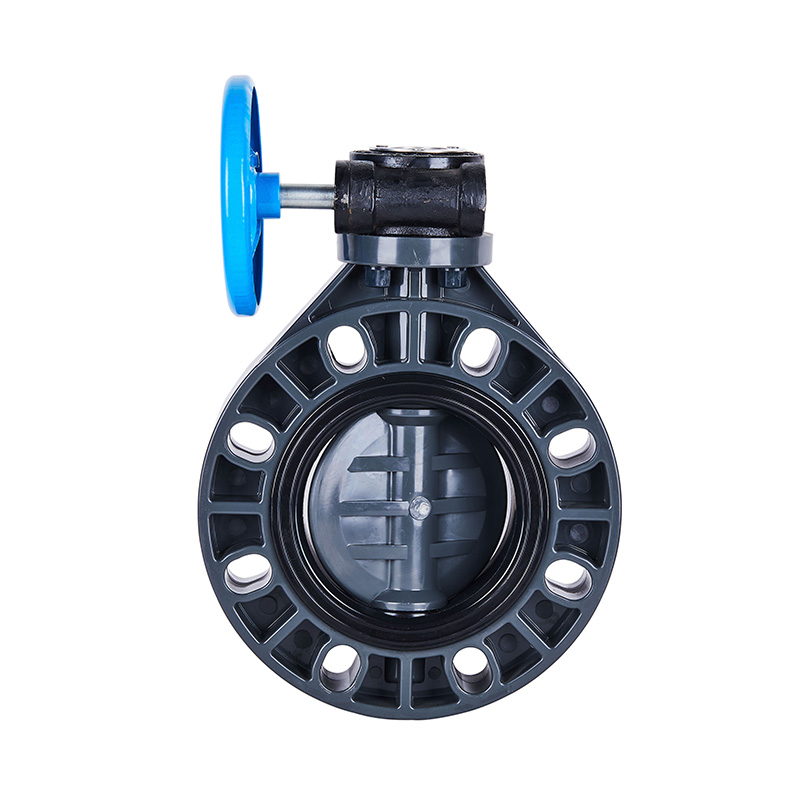

    PVC-U D371X-10U Worm-Gear Butterfly Valve DN32-1000 GB استاندارد

    PVC-U D371X-10U Worm-Gear Butterfly Valve DN32-1000 GB استاندارد

    شیر پروانه ای دنده کرم دنده PVC-U محصول جدید DN32-1000 Soft Seal Center Seal Valve Plastic Seal
    شماره مدل: DN32-1000
    حالت رانندگی: دستی
    فرم اتصال: ویفر
    ساختار: مهر و موم مرکزی
    نوع مهر: مهر و موم اجباری
    ساقه سوپاپ: معمولی
    فشار کلاس: 1.0 مگاپااسکال (10 بار)
    دمای کار: -5 ~ 45 ℃
    مواد سطح مهر و موم: نرم مهر و موم شده
    کاربرد: مصارف صنعتی، مصارف صنعتی آب
    ساقه سوپاپ: فولاد، فولاد ضد زنگ
    علامت تجاری: KXPV
    مشخصات: DN32-1000
    منبع: نینگبو، ژجیانگ

    تماس با ما
    PREV：PVC-C D371X-10V Worm-Gear Butterfly Valve DN32-1000 GB استاندارد
    بعدی：FRPP D71X-10S دستگیره شیر پروانه ای DN15-200 استاندارد استاندارد
    ویژگی های ساختاری محصول
    1. شیر کوچک و سبک است، به راحتی جدا می شود و می شود و در هر موقعیتی قابل نصب است.
    2. ساختار ساده و فشرده است، و گشتاور عملیاتی کوچک است، و چرخش 90 درجه به سرعت باز می شود.
    3. ویژگی های جریان دارند مستقیم و عملکرد تنظیم خوب است.

    لیست محدود برنامه

    مواد دمای متوسط ℃ مواد دمای متوسط ℃
    PVC-C -20 ~ 95 ℃ PVC-U -5 ~ 45 ℃
    FRPP -20 ~ 120 ℃ PPH -20 ~ 110 ℃
    PVDF 40 ~ 150 ℃

    جدول مواد قطعه

    خیر

    نام

    مواد

    1

    		چرخ چدن، آلیاژ ماشین

    2

    		خرس دنده کرم فولاد

    3

    		داده ها منpate مجموعه

    4

    		پیچ شش گوش فولاد، فولاد ضد زنگ

    5

    		درب دنده حلزونی چدن، آلیاژ ماشین

    6

    		دنده کرم چدن، آلیاژ ماشین

    7

    		پیچ محدود فولاد، فولاد ضد زنگ

    8

    		ساقه فولاد، فولاد ضد زنگ

    9

    		گل میخ دو سر فولاد، فولاد ضد زنگ

    10

    		مهره شش ضلعی فولاد، فولاد ضد زنگ

    11

    		لاستیک آب بندی EPDM، FPM
    12 صفحه سوپاپ FRPP،PVDF،PVC-C،PVC-U،PPH
    13 بدن FRPP،PVDF،PVC-C،PVC-U،PPH

    طرح جزئیات مونتاژ شیر پروانه ای نوع چرخ دنده کرم

    جدول مواد قطعه

    نه

    نام قطعات

    مواد

    تعداد

    1

    		چرخ چدن

    1

    2

    		دنده کرم چدن

    1

    3

    		سنجاق فولاد

    1

    4

    		جام آجیل FRPP

    4

    5

    		بدن FRPP،PVDF،PVC-C،PVC-U،PPH

    1

    6

    		صفحه سوپاپ FRPP،PVDF،PVC-C،PVC-U،PPH

    1

    7

    		لاستیک آب بندی EPDM، FPM

    1

    8

    		ساقه فولاد، فولاد ضد زنگ

    1

    فهرست مشخصات

    DN (میلی متر) D1 D2 D3 تی n-Φ
    دانشگاه JمنS ANSI دانشگاه JمنS ANSI
    32 (11/4 اینچ) 140 100 100 88.9 33 35 4-Φ17 4-Φ17 4-Φ17
    40 (11/2 اینچ) 150 110 105 98.4 41.5 39 4-Φ19X25 4-Φ19X25 4-Φ19X25
    50 (2 اینچ) 160 125 120 120.7 50 40 4-Φ19X26.5 4-Φ19X26.5 4-Φ19X26.5
    65 (21/2 اینچ) 180 145 140 139.7 64 42 4-Φ19X26.5 4-Φ19X26.5 4-Φ19X26.5
    80 (4 اینچ) 200 160 150 152.4 77 42 8-Φ19X25 8-Φ19X25 4-Φ19X20
    100 (4 اینچ) 225 180 175 190.5 96 52 8-Φ19X32 8-Φ19X32 8-Φ19X32
    125 (5 اینچ) 255 210 210 215.9 120 61 8-Φ23X33 8-Φ23X33 8-Φ23X33
    150 (6 اینچ) 290 240 240 241.3 145 71 8-Φ23X34 8-Φ23X34 8-923X34
    200 (8 اینچ) 340 295 290 298.5 196.5 81 8-Φ23X33.5 12-Φ23X27 8-Φ23X33.5
    250 (10 اینچ) 420 350 355 362 245.5 110 12-Φ23.5X32 12-Φ23.5X32 12-Φ23.5X32
    300 (12 اینچ) 500 400 431.8 291.5 115 12-Φ28X48 12-Φ28X48
    350 (14 اینچ) 550 460 476.3 340 127 16-Φ26 12-Φ33
    400 (16 اینچ) 619 515 510 539.8 399 140 16-Φ36X52 16-Φ36X52 16-Φ36X52
    450 (18 اینچ) 655 565 565 577.9 446 150 20-Φ25 20-Φ27 16-Φ33
    500 (20 اینچ) 705 620 620 635 494 150 20-Φ26X33 20-Φ27X33 20-26X33
    600 (24 اینچ) 816 725 749.3 570 170 20-Φ28X38 20-Φ28X38
    700 (28 اینچ) 910 840 840 670 185 24-Φ33X44 24-Φ33X44
    800 (32 اینچ) 1055 960 950 977.9 755 240 24-Φ44.5X65 28-Φ36X52 24-Φ44.5X65
    1000 (40 اینچ) 1230 1160 1160 935 236 28-Φ36X52 28-Φ39


    DN (میلی متر) D1 D 2 D3 تی n-Φ
    دانشگاه JمنS ANSI دانشگاه JمنS ANS I
    40 (11/2 اینچ) 148 110 105 98.4 41.5 39 4-Φ19X25 4-Φ19X25 4-Φ19X25
    50 (2 اینچ) 162 125 120 120.7 50 40 4-Φ19X26.5 4-Φ19X25.6 4-Φ19X25.6
    65 (21/2 اینچ) 180 145 140 139.7 64 42 4-Φ19X26.5 4-Φ19X25.6 4-Φ19X25.6
    80 (3 اینچ) 198 160 150 152.4 77 42 8-Φ19X25 8-Φ19X24 4-Φ19X20
    100 (4 اینچ) 225 180 175 190.5 96 52 8-Φ19X32 8-Φ19X32 8-Φ19X32
    125 (5 اینچ) 255 210 210 215.9 120 61 8-Φ23X33 8-Φ23X33 8-Φ23X33
    150 (6 اینچ) 285 240 240 241.3 145 71 8-Φ23X34 8-Φ23X34 8-Φ22X34
    200 (8 اینچ) 340 295 290 298.5 196.5 81 8-Φ23X33.5 12-Φ23X27 8-Φ22X33.5
