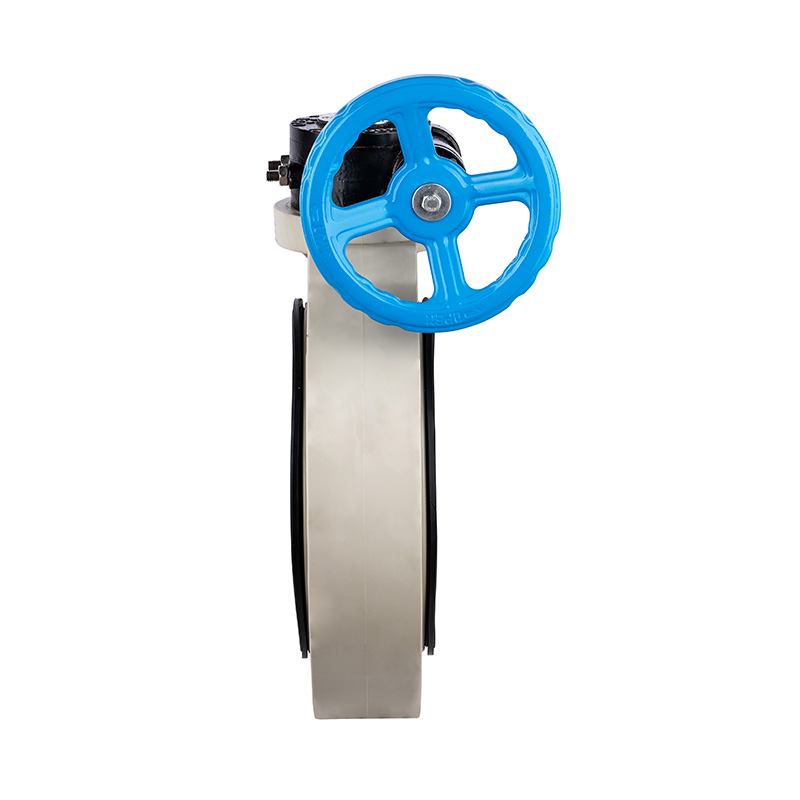

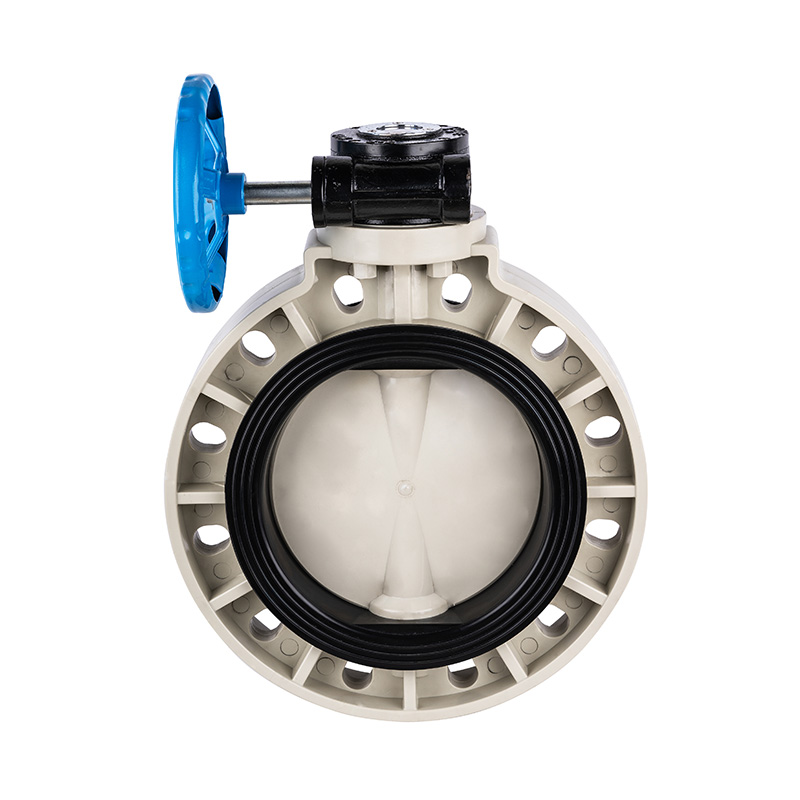

PPH D371X-10S Worm-Gear Butterfly Valve DN40-1000 40A-1000A JIS Standard

شیر پروانه ای دنده کرمی PPH، دستی، آب بندی مرکزی، آب بندی نرم، DN40-1000، شیر دسته اهرمی پلاستیکی صنعتی و خانگی، استاندارد JIS
حالت رانندگی: دستی
اتصال: ویفر
ساختار: مهر و موم مرکزی
نوع آب بندی: آب بندی اجباری
ساقه: استاندارد
فشار کلاس: 1.0 مگاپااسکال (10 بار)
دمای کار: -20 تا 110 درجه سانتیگراد
مواد آب بندی: آب بندی نرم
کاربرد: مصارف صنعتی، مصارف صنعتی آب
جنس ساقه: فولاد، فولاد ضد زنگ
نام تجاری: KXPV
اندازه: DN40-1000
منبع: ژجیانگ، نینگبو

ویژگی های ساختاری محصول
1. شیر جمع و جور و سبک است، جداسازی و نگهداری آسان است و می توان در هر موقعیتی نصب شود.
2. ساختار ساده و جمع و جور با گشتاور عملیاتی کم، امکان چرخش سریع 90 درجه برای باز شدن سریع.
3. ویژگی های جریان خطی با عملکرد تنظیم عالی

لیست محدود برنامه

مواد دمای متوسط ℃ مواد دمای متوسط ℃
PVC-C -20 ~ 95 ℃ PVC-U -5 ~ 45 ℃
FRPP -20 ~ 120 ℃ PPH -20 ~ 110 ℃
PVDF 40 ~ 150 ℃

جدول مواد قطعه

خیر

نام

مواد

1

چرخ چدن، آلیاژ ماشین

2

خرس دنده کرم فولاد

3

داده ها Ipate مجموعه

4

پیچ شش گوش فولاد، فولاد ضد زنگ

5

درب دنده حلزونی چدن، آلیاژ ماشین

6

دنده کرم چدن، آلیاژ ماشین

7

پیچ محدود فولاد، فولاد ضد زنگ

8

ساقه فولاد، فولاد ضد زنگ

9

گل میخ دو سر فولاد، فولاد ضد زنگ

10

مهره شش ضلعی فولاد، فولاد ضد زنگ

11

لاستیک آب بندی EPDM، FPM
12 صفحه سوپاپ FRPP،PVDF،PVC-C،PVC-U،PPH
13 بدن FRPP،PVDF،PVC-C،PVC-U،PPH

طرح جزئیات مونتاژ شیر پروانه ای نوع چرخ دنده کرم

جدول مواد قطعه

نه

نام قطعات

مواد

تعداد

1

چرخ چدن

1

2

دنده کرم چدن

1

3

سنجاق فولاد

1

4

جام آجیل FRPP

4

5

بدن FRPP،PVDF،PVC-C،PVC-U،PPH

1

6

صفحه سوپاپ FRPP،PVDF،PVC-C،PVC-U،PPH

1

7

لاستیک آب بندی EPDM، FPM

1

8

ساقه فولاد، فولاد ضد زنگ

1

فهرست الگو

DN (میلی متری) D1 D2 D3 L n-ø
دانشگاه JIS ANSI دانشگاه JIS ANSI
32 (1 1/4 اینچ) 140 100 100 3.45 35 35 4-ø17X25 4-ø17X25 4-ø17X25
40 (1 1/2 اینچ) 148 110 105 3.88 41.5 39 4-ø19X25 4-ø19X25 4-ø19X25
50 (2 اینچ) 162 125 120 4.74 50 40 4-ø19X26.5 4-ø19X26.5 4-ø19X26.5
65 (2 1/2 اینچ) 180 145 140 5.49 64 42 4-ø19X26.5 4-ø19X26.5 4-ø19X26.5
80 (3 اینچ) 198 160 150 6 77 42 8-ø19X25 8-ø19X24 4-ø19X25
100 (4 اینچ)) 225 180 175 7.5 96 52 8-ø19X32 8-ø19X32 8-ø19X32
125 (5 اینچ) 255 210 210 8.5 120 61 8-ø23X33 8-ø23X33 8-ø23X33
150 (6 اینچ) 285 240 240 9.51 145 71 8-ø23X34 8-ø23X34 8-ø22X34
200 (8 اینچ) 340 295 290 11.75 196.5 81 8-ø23X33.5 12-ø23X27 8-ø23X33.5
250 (10 اینچ) 395 350 355 14.25 245.5 110 12-ø23X32.5 12-ø25X32.5 12-ø25X32.5
400 (16 اینچ) 597 515 510 21.26 399 140 16-ø27X43 16-ø27 16-ø30X43
450 (18 اینچ) 635 560 565 22.76 446 150 20-ø26X28.5 20-ø26X28.5 16-ø32X34. 5
500 (20 اینچ) 700 620 620 25 494 150 20-ø26X44 20-ø26X44 20-ø32X44
700 (28 اینچ) 928 820 840 34.02 670 185 24-ø31X44 24-ø33 24-ø35
800 (32 اینچ) 1060 950 950 38.5 755 220 24-ø41X60 28-ø33X38 24-ø41X60
1000 (40 اینچ) 1210 1160 1160 46.26 935 236 28-ø36X52 28-ø39 32-ø41
800 (32 اینچ) 1060 950 950 38.5 755 220 24-Φ41X60 28-Φ33X39 24-Φ41X60
1000 (40 اینچ) 1230 1160 1160 46.26 935 236 28-Φ36X52 28-Φ39 32-Φ41
