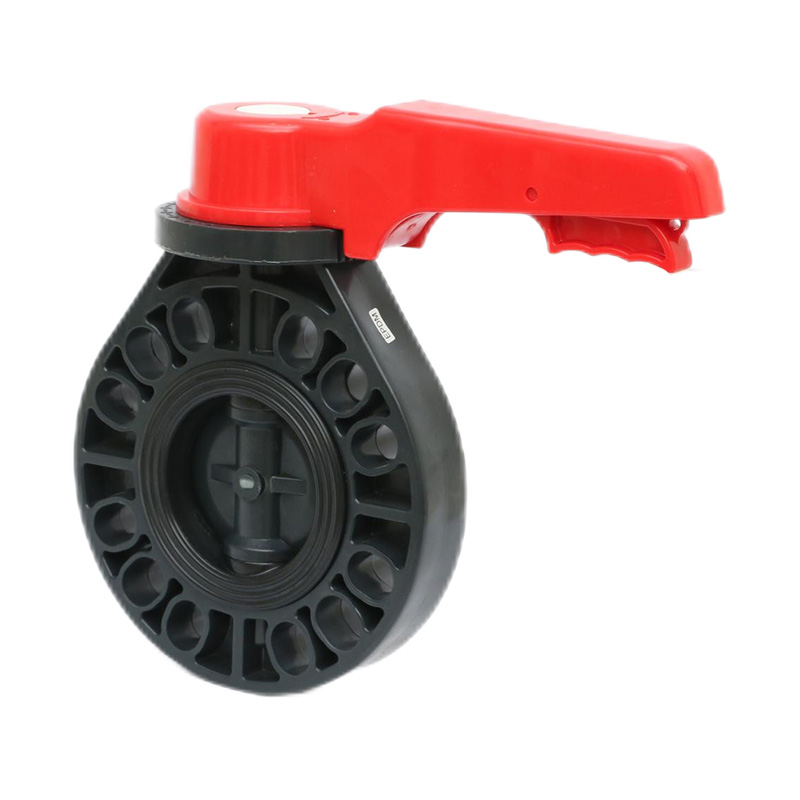

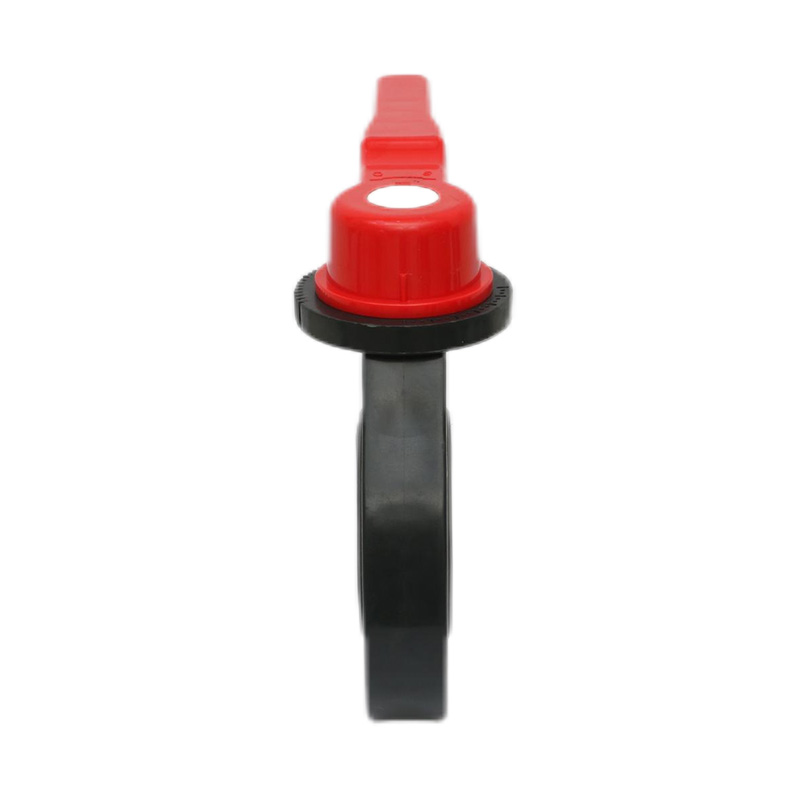

FRPP D71X-10S نوع چرخ دستی شیر پروانه ای DN15-200 15A-200A JIS استاندارد

شیر پروانه ای چرخ دستی FRPP، دستی، مهر و موم مرکزی، و موم نرم DN15-200، شیر دستگیره اهرمی پلاستیکی صنعتی و مسکونی، استاندارد مهر JIS
منبع تغذیه: راهنما
نوع اتصال: ویفر
ساختار: مهر و موم مرکزی
نوع آب بندی: مهر و موم اجباری
ساقه: استاندارد
فشار کلاس: 1.0 مگاپااسکال (10 بار)
دمای کار: -20 تا 120 درجه سانتیگراد
مواد سطح آب بندی: مهر و موم نرم
کاربرد: مصارف صنعتی، استفاده در صنعت آب
جنس ساقه: فولاد، فولاد ضد زنگ
نام تجاری: KXPV
مشخصات: DN15-200
منبع: ژجیانگ، نینگبو

ویژگی های ساختاری محصول
1. شیر جمع و جور و سبک است، جداسازی و نگهداری آسان است و می توان در هر موقعیتی نصب شود.
2. ساختار ساده و جمع و جور با گشتاور عملیاتی کم که امکان چرخش 90 درجه برای باز شدن سریع را فراهم می کند.
3. ویژگی های جریان خطی با عملکرد عالی تنظیم
لیست محدود برنامه

مواد دمای متوسط ℃ مواد دمای متوسط ℃
PVC-C -20 ~ 95 ℃ PVC-U -5 ~ 45 ℃
FRPP -20 ~ 120 ℃ PPH -20 ~ 110 ℃
PVDF 40 ~ 150 ℃

جدول مواد قطعه

خیر

نام

مواد

1

سر دسته

مواد علیاژی

2

مهره شش ضلعی

فولاد، فولاد ضد زنگ

3

دسته

مواد علیاژی

4

ساقه

فولاد، فولاد ضد زنگ

5

بهار

فولاد

6

صفحه موقعیت یابی را تنظیم کنید

مواد علیاژی

7

سنجاق

فولاد

8

میله مکان یابی

مواد علیاژی

9

بدن

FRPP،PVDF،PVC-C،PVC-U،PPH

10

لاستیک آب بندی

EPDM، FPM

11

دیسک

FRPP،PVDF،PVC-C،PVC-U،PPH

طراحی جزئیات مونتاژ شیر پروانه ای دسته

جدول مواد قطعه

نه

نام قطعات

مواد

تعداد

1

دسته

مواد علیاژی

1

2

میله مکان یابی

مواد علیاژی

1

3

صفحه تعیین موقعیت

مواد علیاژی

1

4

جام آجیل

FRPP

4

5

بدن

FRPP،PVDF،PVC-C،PVC-U،PPH

1

6

دیسک

FRPP،PVDF،PVC-C،PVC-U،PPH

1

7

لاستیک آب بندی

EPDM، FPM

1

8

ساقه

فولاد، فولاد ضد زنگ

1

9

سنجاق

فولاد

1

فهرست مشخصات

DN (میلی متر) D1 D2 D3 L n-ø
دانشگاه JIS ANSI دانشگاه JIS ANSI
32 (1 1/4 اینچ) 140 100 100 3.45 35 35 4-ø17X25 4-ø17X25 4-ø17X25
40 (1 1/2 اینچ) 148 110 105 3.88 41.5 39 4-ø19X25 4-ø19X25 4-ø19X25
50 (2 اینچ) 162 125 120 4.74 50 40 4-ø19X26.5 4-ø19X26.5 4-ø19X26.5
65 (2 1/2 اینچ) 180 145 140 5.49 64 42 4-ø19X26.5 4-ø19X26.5 4-ø19X26.5
80 (3 اینچ) 198 160 150 6 77 42 8-ø19X25 8-ø19X24 4-ø19X25
100 (4 اینچ)) 225 180 175 7.5 96 52 8-ø19X32 8-ø19X32 8-ø19X32
125 (5 اینچ) 255 210 210 8.5 120 61 8-ø23X33 8-ø23X33 8-ø23X33
150 (6 اینچ) 285 240 240 9.51 145 71 8-ø23X34 8-ø23X34 8-ø22X34
200 (8 اینچ) 340 295 290 11.75 196.5 81 8-ø23X33.5 12-ø23X27 8-ø23X33.5
