ویژگی های ساختار محصول
1. ساختار معقول، آب بندی قابل اعتماد، عملکرد عالی، طراحی زیبا.
2. مقاومت در برابر سایش، مقاومت در برابر خوردگی، عملکرد ضد سایش و عمر طولانی.
3. متریال و فلنج و اندازه واشر را می توان با توجه به شرایط واقعی یا کاربران انتخاب کرد و انواع نیازهای مهندسی را برآورده کرد.
ویژگی های ساختار محصول
1. ساختار معقول، آب بندی قابل اعتماد، عملکرد عالی، طراحی زیبا.
2. مقاومت در برابر سایش، مقاومت در برابر خوردگی، عملکرد ضد سایش و عمر طولانی.
3. مواد و اندازه فلنج و واشر را می توان با توجه به شرایط واقعی یا کاربران انتخاب کرد و انواع نیازهای مهندسی را برآورده کرد.

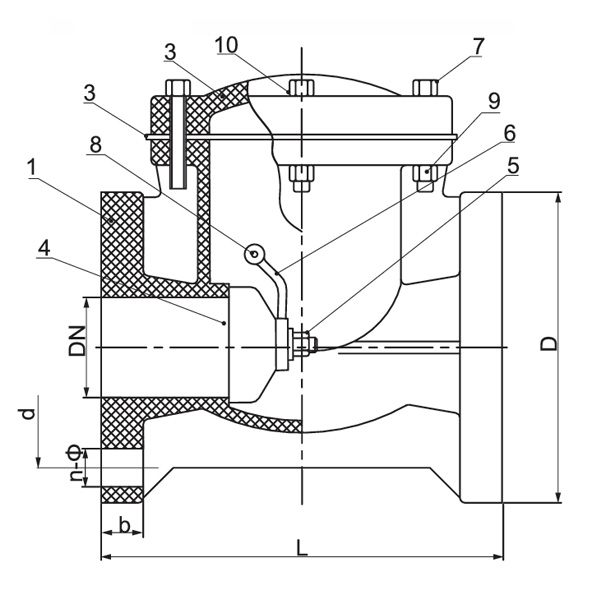

فهرست مواد بخش |
خیر | نام | مواد |
1 | مهره درپوش | FRPP |
2 | مهره شش گوش | فولاد |
3 | فولینگ plece | فولاد |
4 | کاپوت | FRPP، PVDF، CPVC، UPVC، PPH |
5 | گل میخ دو سر | فولاد |
6 | واشر لاستیکی | EPDM.FPM |
7 | صافی | FRPP، PVDF، CPVC، UPVC، PPH |
8 | مهره شش گوش | فولاد |
9 | مهره درپوش | FRPP |
10 | بدن | FRPP، PVDF، CPVC، UPVC، PPH |
فهرست ابعاد |
DN (mm) قطر اسمی | اندازه نوع فلنج (mm) | اندازه نوع صفحه پیچ | DN (mm) قطر اسمی | اندازه نوع را درج می کند | فشار کاری (Mpa) | ||||
D2 | D1 | L | تی | n-Φ | L | L | |||
25 (1 اینچ) | 115 | 85 | 160 | 16 | 4-14 | 189 | 32 | 189 | 0.6 |
32 (1-1/4 اینچ) | 140 | 100 | 180 | 17 | 4-18 | 210 | 40 | 210 | 0.6 |
40 (1-1/2 اینچ) | 150 | 110 | 200 | 18 | 4-18 | 238 | 50 | 238 | 0.6 |
50 (2 اینچ) | 165 | 125 | 230 | 20 | 4-18 | 280 | 63 | 280 | 0.6 |
65 (2-1/2 اینچ) | 185 | 145 | 290 | 22 | 4-18 | 301 | 75 | 301 | 0.6 |
80 (3 اینچ) | 200 | 160 | 310 | 25 | 8-18 | 371 | 90 | 371 | 0.6 |
100 (4 اینچ) | 220 | 180 | 350 | 25 | 8-18 | 504 | 110 | 504 | 0.6 |
125 (5 اینچ) | 250 | 210 | 400 | 30 | 8-18 |
|
|
| 0.5 |
150 (6 اینچ) | 285 | 240 | 480 | 30 | 8-23 |
|
|
| 0.4 |
200 (8 اینچ) | 340 | 295 | 500 | 35 | 8-23 |
|
|
| 0.4 |
250 (10 اینچ) | 390 | 350 | 585 | 38 | 12-23 |
|
|
| 0.4 |
