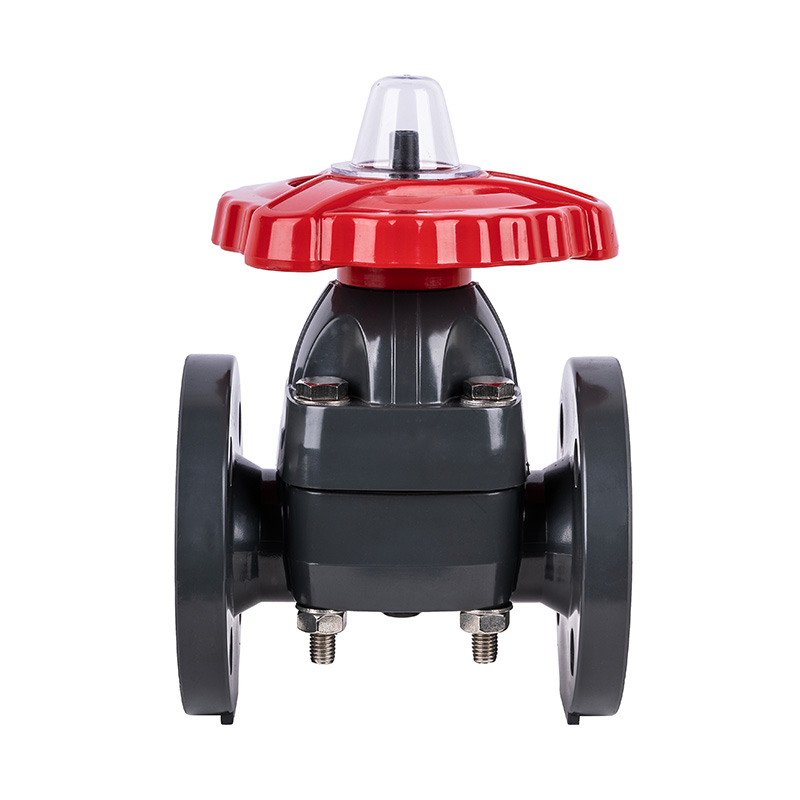

شیر دیافراگمی نوع فلنجی PVC-U G41F-10U استاندارد DN15–300 گیگابایت

شیر دیافراگمی نوع فلنجی PVC-U G41F-10U استاندارد DN15–300 گیگابایت

دریچه دیافراگمی پلاستیکی فلنجدار PVC-U با دمای بالا DN15-DN300 با فروش داغ کارخانه برای کارخانه مواد شیمیایی
کاربرد: عمومی
دمای رسانه: دمای بالا، دمای متوسط
قدرت: دستی
رسانه: اسید
اندازه پورت: DN15-DN300
ساختار: دیافراگم
نام محصول: شیر دیافراگمی PVC-U
اتصال: انتهای فلنج
گواهینامه: ISO9001
کلاس فشار: 1.0 مگاپاسکال (10 بار)
نوع سوپاپ: یک طرفه
مهر و موم: EPDM F46
زمان تحویل: 7 روز
MOQ: 1 قطعه

تماس با ما
PREV：PVC-U G41F-10U شیر دیافراگمی فلنجدار نوع A DN15–300 استاندارد ANSI 1/2"-12"
بعدی：PVDF G41F-10F نوع فلنج شیر دیافراگمی DN15-300 گیگابایت استاندارد
ویژگی های ساختاری محصول
1. دیافراگم مهر و موم از F46 یا PFA ساخته شده است، تعداد تاها ≥120000 برابر است و مقاومت در برابر خوردگی معادل F4 است.
2. اتخاذ ساختار بلند کردن پیچ، نیروی باز و بسته شدن بسیار زیاد است و پایداری خوب است.

لیست محدود دمای برنامه

مواد دمای متوسط ℃ مواد دمای متوسط ℃
PVC-C -20 ~ 95 ℃ PVC-U -5 ~ 45 ℃
FRPP -20 ~ 120 ℃ PPH -20 ~ 110 ℃
PVDF 40 ~ 150 ℃

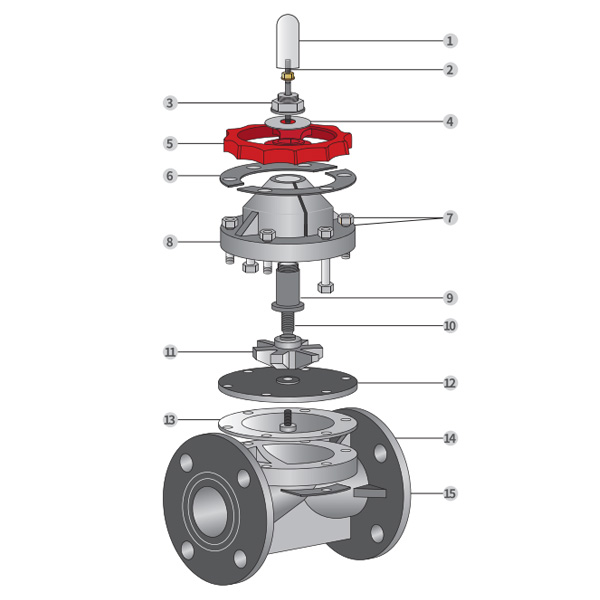

طراحی جزئیات مونتاژ شیر دیافراگمی
خیر نام مواد
1 محدودیت پوشش AS
2 گل میخ فولاد، فولاد ضد زنگ
3 مهره نگهدارنده FRPP
4 واشر FRPP
5 چرخ مواد آلیاژی
6 پلاتن فولاد، فولاد ضد زنگ
7 گل میخ دو سر و مهره فولاد، فولاد ضد زنگ
8 کاپوت FRPP،PVDF،PVCC،PVC-U،PPH
9 آجیل یوکی فولاد، مس Ht300 فولاد
10 ساقه فولاد، فولاد ضد زنگ
11 صفحه سوپاپ چدن، FRPP، PVDF، PVC-U، PVC-C، PPH،
فولاد، فولاد ضد زنگ、C.1.FRP
12 فلیم EPDM، FPM
13 دیافراگم F46.PFA.PTFE
14 بدن FRPP،PVDF،PVCC،PVC-U،PPH
15 پلاتن فولاد، فولاد ضد زنگ

فهرست فشار کاری و دمای کاری

کالیبر/MPa/℃

FRPP

PVDF

PVC-U

PVC-C

14-40

41-60

61-100

40-60

61-90

91-140

20-40

41-60

61-80

0-40

41-60

61-90

15 (1/2 اینچ)

0.8

0.8

0.7

1

0.9

0.7

0.8

0.8

0.7

0.7

0.7

0.6

20 (3/4 اینچ)

0.8

0.8

0.7

1

0.9

0.7

0.8

0.8

0.7

0.7

0.7

0.6

25 (1 اینچ)

0.8

0.8

0.7

1

0.9

0.7

0.8

0.8

0.7

0.7

0.7

0.6

32 (11/4 اینچ)

0.7

0.7

0.6

1

0.9

0.7

0.7

0.7

0.6

0.7

0.7

0.6

40 (11/2 اینچ)

0.7

0.7

0.6

0.8

0.7

0.5

0.7

0.7

0.6

0.7

0.7

0.5

50 (2 اینچ)

0.7

0.7

0.6

0.8

0.6

0.5

0.7

0.7

0.6

0.7

0.7

0.5

65 (21/2 اینچ)

0.7

0.7

0.6

0.8

0.5

0.4

0.7

0.7

0.6

0.7

0.7

0.5

80 (3 اینچ)

0.7

0.7

0.6

0.7

0.5

0.4

0.7

0.7

0.6

0.7

0.7

0.5

100 (4 اینچ)

0.7

0.7

0.6

0.6

0.5

0.4

0.7

0.7

0.6

0.7

0.6

0.5

125 (5 اینچ)

0.5

0.5

0.4

0.5

0.4

0.3

0.5

0.5

0.4

0.5

0.5

0.4

150 (6 اینچ)

0.5

0.5

0.4

0.5

0.3

0.2

0.5

0.5

0.4

0.5

0.4

0.3

200 (8 اینچ)

0.3

0.3

0.2

0.4

0.25

0.2

0.3

0.3

0.2

0.3

0.3

0.25

250 (10 اینچ)

0.3

0.3

0.2

0.4

0.25

0.2

0.3

0.3

0.2

0.3

0.3

0.2

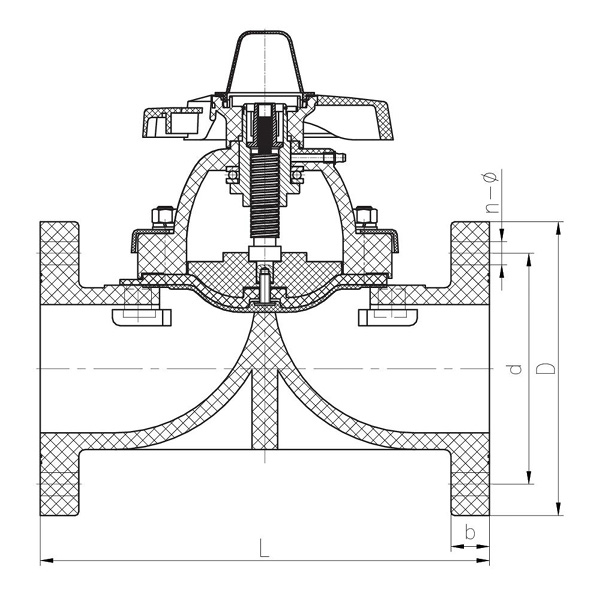

فهرست ابعاد

DN (mm) D د L ب n-Φ
گیگابایت JIS ANSI گیگابایت JIS ANSI گیگابایت JIS ANSI گیگابایت JIS ANSI گیگابایت JIS ANSI
15 (1/2 اینچ) 95 95 95 65 70 60.3 125 125 125 14 18 14 4-Φ14 4-Φ15 4-Φ16
20 (3/4 اینچ) 100 100 100 75 75 69.9 135 120 135 18 18 18 4-Φ14 4-Φ15 4-Φ16
25 (1 اینچ) 115 125 115 85 90 79.4 145 130 130 18 18 18 4-Φ14 4-Φ19 4-Φ16
32 (11/4 اینچ) 135 135 135 100 100 88.9 160 160 160 18 20 18 4-Φ18 4-Φ19 4-Φ16
40 (11/2 اینچ) 145 140 145 110 105 98.4 180 180 180 20 20 20 4-Φ18 4-Φ19 4-Φ16
50 (2 اینچ) 160 155 160 125 120 120.7 210 210 210 22 22 22 4-Φ18 4-Φ19 4-Φ18
65 (21/2 اینچ) 180 175 180 145 140 139.7 250 250 250 24 22 24 4-Φ18 4-Φ19 4-Φ18
80 (3 اینچ) 195 185 195 160 150 152.4 300 280 300 24 22 24 8-Φ19.5 8-Φ19 4-Φ18
100 (4 اینچ) 229 210 229 180 175 190.5 350 340 350 28 24 28 8-Φ19X21 8-Φ19 8-Φ18
125 (5 اینچ) 245 210 210 215.9 400 30 8-Φ18 8-Φ23 8-Φ22
150 (6 اینچ) 280 240 240 241.3 455 30 8-Φ23X27 8-Φ23X27 8-Φ23X27
200 (8 اینچ) 335 295 290 298.5 570 40 8-Φ22.5 12-Φ23 8-Φ22
250 (10 اینچ) 390 350 355 362 680 38 12-Φ23 12-Φ25 12-Φ26
300 (12 اینچ) 445 400 400 680 38 12-Φ23 16-Φ25
