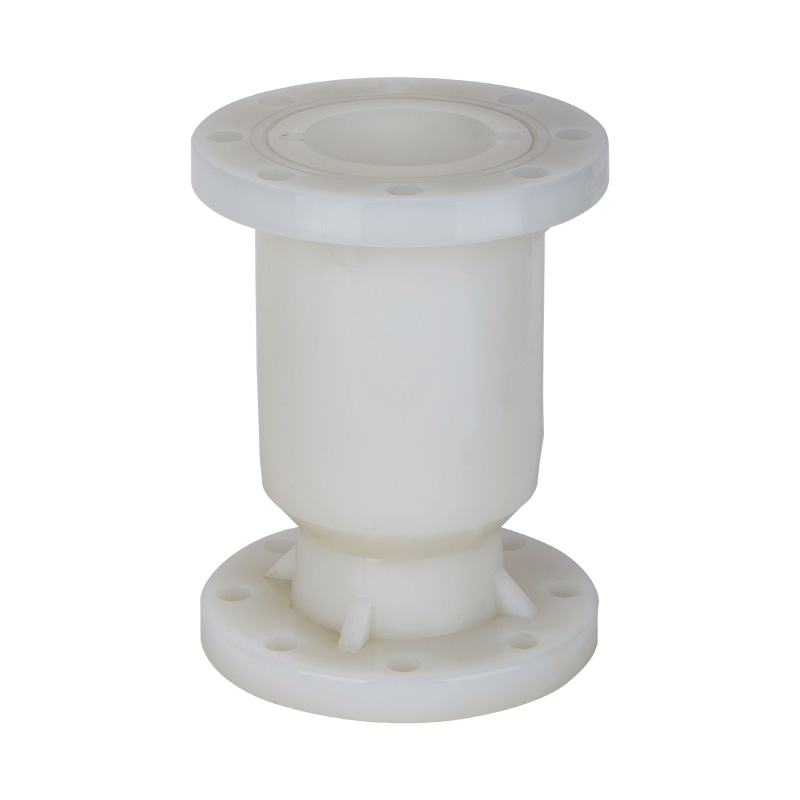

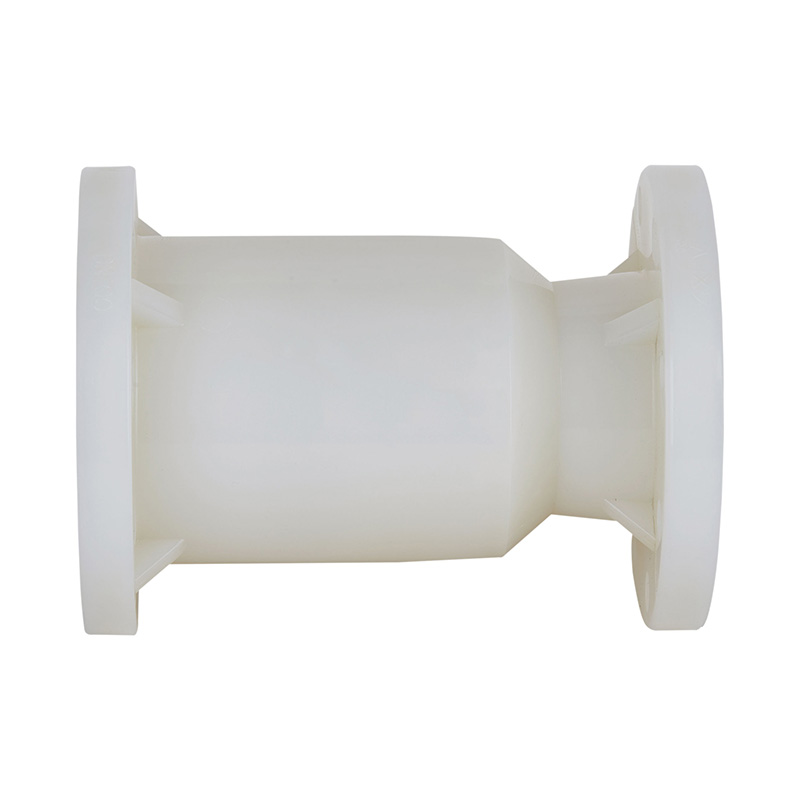

شیر چک توپ PVDF DN15-300

شیر چک توپ PVDF DN15-300

شیر چک توپی سفید PVDF حرفه ای سفارشی ساخته شده حرفه ای سفارشی ساخته شده با عمر طولانی پلاستیکی PVDF هیدرولیک عمودی برای صنعت تصفیه آب

محل مبدا: چین

نام تجاری: KXPV

شماره مدل: H41F-10F

کاربرد: عمومی

جنس: پلاستیک

رنگ: سفید

دمای رسانه: دمای متوسط، دمای معمولی

فشار: فشار متوسط

قدرت: دستی

رسانه: اسید

اندازه پورت: DN15-DN300

ساختار: بررسی کنید

نام محصول: شیر چک عمودی

اتصال: انتهای فلنج

محیط: اسیدی

فشار کاری: 0-10bar

عملیات: چرخ دستی

جنس بدنه: پلاستیک

زمان تحویل: 7 روز

0086 180 6712 3173 تماس با ما
PREV：شیر چک توپ PPH DN15-300
NEXT：شیر چک توپ UPVC DN15-300
  • توضیحات
  • اطلاعات تکمیلی

  • ویژگی های ساختار محصول

    1-مقاومت در برابر خوردگی

    تمام مواد پلاستیکی دارای مقاومت در برابر خوردگی قوی و طیف گسترده ای از مقاومت در برابر خوردگی برای آب دریا، انواع اسیدها و قلیایی ها و سایر مواد شیمیایی بدون توجه به داخلی و خارجی دریچه هستند.

    2. جریان بزرگ

    با مقاومت جریان کم و افت فشار کم.

    3. ماهیت عدم بازگشت

    قطعات کمتر بوده و تنها قسمت اتصال مستعد فشار خارجی نیست.

    ساخت مدار بسته با دقت بالا، پدیده بدون جریان.

    4.کوچک و سبک

    مینیاتورسازی سبک به راحتی با شیر در موقعیت کوچک نصب می شود، با ساختاری ساده و آسان برای حذف.

    طراحی جزئیات مونتاژ سوپاپ چک

    جدول مواد قطعه

    خیر

    نام

    مواد

    1

    بدن

    FRPP، PVDF، CPVC، UPVC، PPH

    2

    هسته توپ

    FRPP، PVDF، CPVC، UPVC، PPH

    3

    توپ زیر

    FRPP، PVDF، CPVC، UPVC، PPH

    4

    استنت مهر و موم

    FRPP، PVDF، CPVC، UPVC، PPH

    فهرست ابعاد

    DN (میلی متر)

    D1

    D

    		L

    ساعت

    n

    Φ

    گیگابایت

    JIS

    ANSI

    گیگابایت

    JIS

    ANSI

    گیگابایت

    JIS

    ANSI

    15 (1/2 اینچ)

    95

    65

    70

    2.38

    120

    15

    4

    4

    4

    14

    15

    16

    20 (3/4 اینچ)

    105

    75

    75

    2.76

    120

    16

    4

    4

    4

    14

    15

    16

    25 (1 اینچ)

    115

    85

    90

    3.13

    130

    16

    4

    4

    4

    14

    19

    16

    32 (11/4 اینچ)

    135

    100

    100

    3.45

    145

    18

    4

    4

    4

    18

    19

    16

    40 (11/2 اینچ)

    145

    110

    105

    3.88

    168

    20

    4

    4

    4

    18

    19

    16

    50 (2 اینچ)

    160

    125

    120

    4.74

    180

    20

    4

    4

    4

    18

    19

    19

    65 (21/2 اینچ)

    180

    145

    140

    5.49

    225

    22

    4

    4

    4

    18

    19

    19

    80 (3 اینچ)

    195

    160

    150

    6

    260

    25

    8

    8

    4

    18

    19

    19

    100 (4 اینچ)

    215

    180

    175

    7.5

    280

    25

    8

    8

    8

    18

    19

    19

    125 (5 اینچ)

    245

    210

    210

    8.5

    350

    30

    8

    8

    8

    18

    23

    22

    150 (6 اینچ)

    280

    240

    240

    9.51

    400

    30

    8

    8

    8

    22

    23

    22

    200 (8 اینچ)

    335

    295

    290

    11.75

    400

    35

    8

    12

    8

    22

    23

    22

    250 (10 اینچ)

    390

    350

    355

    14.25

    450

    38

    12

    12

    12

    22

    25

    25

    300 (12 اینچ)

    445

    400

    400

    17

    450

    38

    12

    16

    12

    22

    25

    25

نمای کلی تماشا کنید
شیر چک توپ PVDF DN15-300

حمل رویای خود به جهان کیفیت زندگی است

ما شرکتی پیشرو در این زمینه هستیم، ما راه حل های خاصی را برای هر مشتری خود ارائه می دهیم
شیر چک وسیله ای مکانیکی است که به سیال یا گاز اجازه می دهد فقط در یک جهت جریان یابد. برای جلوگیری از جریان برگشتی طراحی شده است که به آن فشار برگشتی یا سیفوناژ برگشتی نیز گفته می شود و به طور خودکار برای کنترل جریان سیال یا گاز باز و بسته می شود. انواع مختلفی از شیرهای چک وجود دارد، از جمله دریچه‌های بازرسی نوسانی، سوپاپ‌های بازرسی بالابر، دریچه‌های چک توپ، شیرهای چک دیافراگمی و بسیاری دیگر.
الف سوپاپ چک نوع نوسانی، سوپاپ چک توپی، و شیر چک سوکت تک اتحادیه همه انواع شیرهای چک هستند که برای کاربردهای خاص استفاده می شوند.
الف سوپاپ چک نوع نوسان شیر برگشتی که به آن شیر برگشتی نیز می‌گویند، نوعی از سوپاپ است که از یک دیسک لولایی استفاده می‌کند که زمانی که سیال یا گاز در جهت صحیح جریان پیدا می‌کند، باز می‌شود و پس از معکوس شدن جریان، توسط گرانش بسته می‌شود. سوپاپ های برگشتی معمولاً در اندازه لوله های بزرگ و سیستم های فشار بالا یافت می شوند. آنها طراحی نسبتاً ساده و مستحکمی دارند که نگهداری و تعمیر آنها را آسان می کند و اغلب در برنامه هایی که نیاز به سرعت جریان بالا و خاموشی محکم دارند استفاده می شوند.
الف دریچه چک توپ شیر بدون بازگشت توپی نیز نامیده می شود، از توپی استفاده می کند که در مسیر جریان قرار دارد. هنگامی که جریان در جهت صحیح باشد، توپ از مسیر خارج می شود و مایع یا گاز می تواند از طریق شیر جریان یابد. هنگامی که جریان معکوس می شود، توپ به زور روی صندلی خود قرار می گیرد و دریچه بسته می شود. شیرهای چک توپ معمولاً در اندازه لوله های کوچک و سیستم های کم فشار یافت می شوند. آنها نسبتا ارزان هستند و نگهداری آنها آسان است و اغلب در کاربردهایی که دبی کم کافی است و فضا محدود است استفاده می شود.
الف سوپاپ چک تک سوکت نوعی شیر چک است که دارای یک اتصال سوکت اتحادیه است. این نوع اتصال امکان نصب و برداشتن شیر را آسان می کند و معمولاً برای لوله های با قطر کمتر استفاده می شود. یک سوپاپ چک سوکت تک اتحادیه مخصوصاً برای کاربردهایی که به تعمیر و نگهداری مکرر نیاز دارند مفید است زیرا امکان دسترسی و تعویض آسان را فراهم می کند. به آنها شیرهای بازرسی پلاستیکی نیز گفته می شود و معمولاً در کاربردهای کم فشار و دمای پایین استفاده می شوند.
همه این نوع شیرهای چک اجازه جریان را تنها در یک جهت می دهند و از جریان برگشتی جلوگیری می کنند و می توان از آنها برای محافظت از تجهیزات و جلوگیری از آسیب در طیف گسترده ای از کاربردهای صنعتی، تجاری و سازمانی استفاده کرد.
