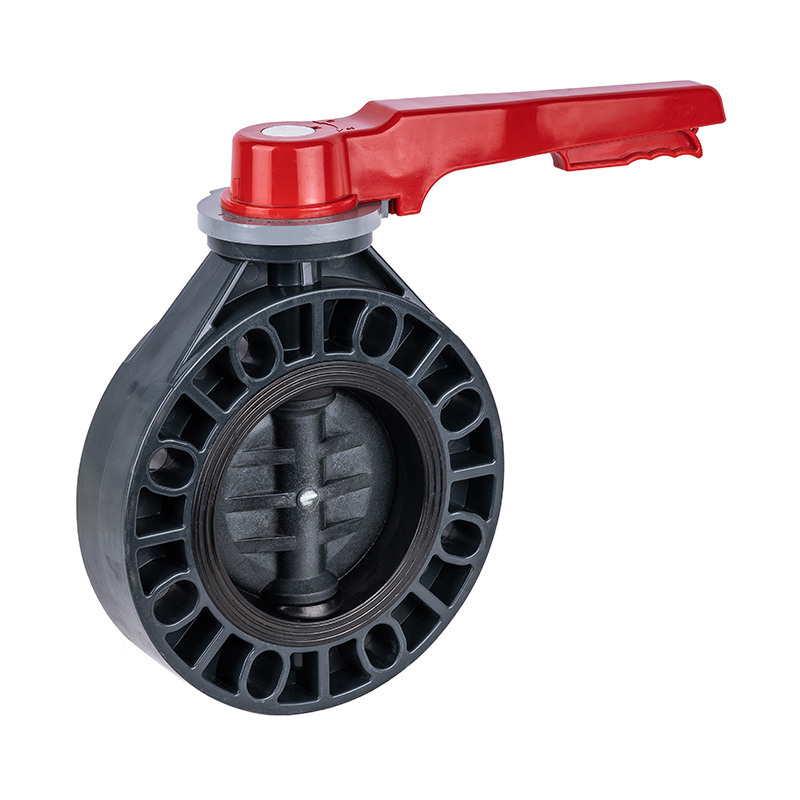

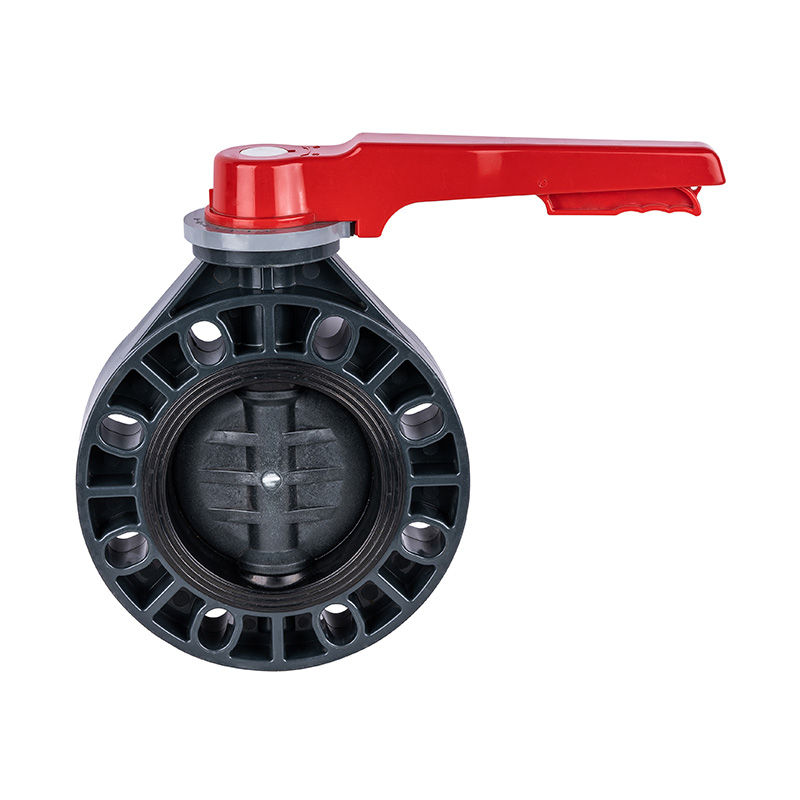

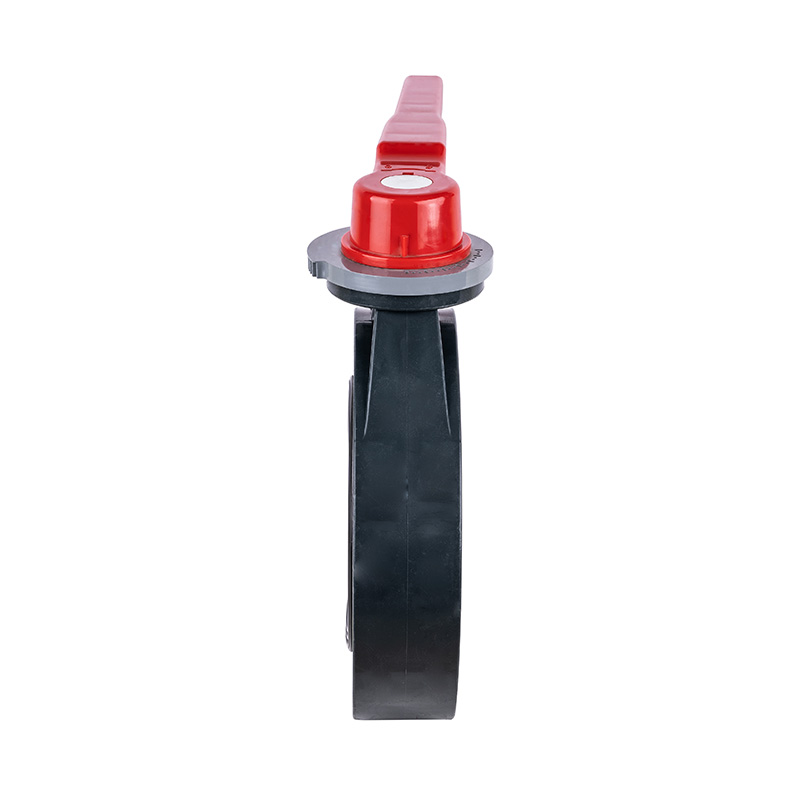

شیر پروانه ای دستگیره PVC-U D71X-10U استاندارد DN15-200 گیگابایت

شیر پروانه ای دستی اهرمی PVC-U مدل جدید DN15-200 دریچه پلاستیکی آب بندی مرکزی صنعتی نرم
شماره مدل: DN15-200
حالت رانندگی: دستی
فرم اتصال: ویفر
ساختار: مهر و موم مرکزی
فرم مهر: فورس مهر و موم شده
ساقه سوپاپ: معمولی
کلاس فشار: 1.0 مگاپاسکال (10 بار)
دمای کار: -5 ~ 45 ℃
مواد سطح مهر و موم: نرم مهر و موم شده
کاربرد: مصارف صنعتی، مصارف صنعتی آب
ساقه: فولاد، فولاد ضد زنگ
علامت تجاری: KXPV
مشخصات: DN15-200
منبع: نینگبو، ژجیانگ

ویژگی های ساختاری محصول
1. شیر کوچک و سبک است، به راحتی جدا می شود و تعمیر می شود و در هر موقعیتی قابل نصب است.
2. ساختار ساده و فشرده است، و گشتاور عملیاتی کوچک است، و چرخش 90 درجه به سرعت باز می شود.
3. ویژگی های جریان تمایل دارند مستقیم باشند و عملکرد تنظیم خوب است.
لیست محدود دمای برنامه

مواد دمای متوسط ℃ مواد دمای متوسط ℃
PVC-C -20 ~ 95 ℃ PVC-U -5 ~ 45 ℃
FRPP -20 ~ 120 ℃ PPH -20 ~ 110 ℃
PVDF 40 ~ 150 ℃

جدول مواد قطعه

خیر

نام

مواد

1

سر دسته

مواد آلیاژی

2

مهره شش ضلعی

فولاد، فولاد ضد زنگ

3

دسته

مواد آلیاژی

4

ساقه

فولاد، فولاد ضد زنگ

5

بهار

فولاد

6

صفحه موقعیت یابی را تنظیم کنید

مواد آلیاژی

7

سنجاق

فولاد

8

میله مکان یابی

مواد آلیاژی

9

بدن

FRPP،PVDF،PVC-C،PVC-U،PPH

10

لاستیک آب بندی

EPDM، FPM

11

دیسک

FRPP،PVDF،PVC-C،PVC-U،PPH

طراحی جزئیات مونتاژ شیر پروانه ای دسته

جدول مواد قطعه

نه

نام قطعات

مواد

تعداد

1

دسته

مواد آلیاژی

1

2

میله مکان یابی

مواد آلیاژی

1

3

صفحه تعیین موقعیت

مواد آلیاژی

1

4

جام آجیل

FRPP

4

5

بدن

FRPP،PVDF،PVC-C،PVC-U،PPH

1

6

دیسک

FRPP،PVDF،PVC-C،PVC-U،PPH

1

7

لاستیک آب بندی

EPDM، FPM

1

8

ساقه

فولاد، فولاد ضد زنگ

1

9

سنجاق

مواد آلیاژی

1

فهرست ابعاد

DN (mm) D1 D2 D3 تی n- Φ
گیگابایت JIS ANSI گیگابایت JIS ANSI
40 148 110 105 98.4 45 39 4-Φ19X25 4-Φ19X25 4-Φ19X25
50 162 125 120 120.7 50 40 4-Φ19X26.5 4-Φ19X26.5 4-Φ19X26.5
65 180 145 140 139.7 64 42 4-Φ19X26.5 4-Φ19X26.5 4-Φ19X26.5
80 198 160 150 152.4 77 42 8-Φ19X25 8-Φ19X24 4-Φ19X20
100 225 180 175 190.5 96 52 8-Φ18X32 8-Φ19X32 8-Φ19X32
125 255 210 210 215.9 120 61 8-Φ23X33 8-Φ23X33 8-Φ23X33
150 285 240 240 241.3 145 71 8-Φ23X34 8-Φ23X34 8-Φ23X34
200 340 295 290 298.5 196.5 81 8-Φ23X33.5 12-Φ23×27 8-Φ23x33.5
