قیمت رقابتی CPVC محرک الکتریکی شیر پروانه ای سفارشی 300mm 400mm 1200mm ویفر پلاستیکی نوع شیر پروانه ای دو فلنج برای سیستم کشاورزی و آب
نوع: شیرهای پروانه ای
محل مبدا: چین
نام تجاری: KXPV
شماره مدل:D971X-10V
کاربرد: عمومی
دمای رسانه: دمای بالا، دمای متوسط
قدرت: پنوماتیک
رسانه: اسید
اندازه پورت: DN32-1000
ساختار: پروانه
جنس بدنه: CPVC
اتصال: انتهای فلنج
استاندارد: DIN3352 F4
استفاده: صنعت
دمای کاری: -10--70
زمان تحویل: 7 روز
MOQ: 1 Piece
| ویژگی های ساختاری اصلی |
1. شیر توپی سری پلاستیکی مهندسی از FRPP، PVدیF، CPVC، UPVC، PPH و غیره پلاستیک گرمانرم مقاوم در برابر خوردگی را که در قالب گیری تزریقی تشکیل شده است، پذیرفته و دارای توانایی قوی برای مقاومت در برابر خوردگی است.
2. مهر و موم قابل اعتماد، گشتاور باز و بسته شدن کوچک گشتاور باز و بسته شدن.
3. مقاومت سیال کوچک، به سرعت باز/بستن.
4. ساختار ساده، ظاهر زیبا.
| لیست محدود دمای برنامه |
| مواد | دمای متوسط درجه سانتیگراد | مواد | دمای متوسط درجه سانتیگراد |
| CPVC | -20 ~ 95 ℃ | PPH | -20 ~ 110 ℃ |
| UPVC | -0℃~65℃ | PVدیF | -40 ~ 150 ℃ |
| FRPP | -14 ~ 90 ℃ |
طراحی جزئیات مونتاژ شیر توپی شکل بدنه
| جدول مواد قطعه |
| خیر | نام | مواد |
| 1 | دسته | آلیاژ آلومینیوم |
| 2 | مهره نگهدارنده | FRPP، PVDF، UPVC، CPVC، PPH |
| 3 | دوشاخه داخلی | FRPP، PVDF، UPVC، CPVC، PPH |
| 4 | ساقه | FRPP، PVDF، UPVC، CPVC، PPH |
| 5 | مهر ساقه | PTFE |
| 6 | توپ مهر و موم شده | PTFE |
| 7 | صندلی مهر و موم | FRPP، PVDF، UPVC، CPVC، PPH |
| 8 | توپ | FRPP، PVDF، UPVC، CPVC، PPH |
| 9 | بدن | FRPP، PVDF، UPVC، CPVC، PPH |

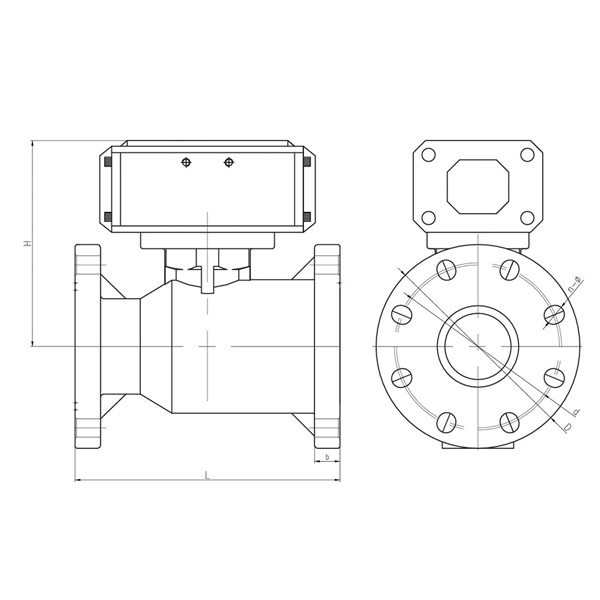

| فهرست ابعاد |
| DN (mm) | D1 | D | L | ب | n | Φ | |||||||||
| D | JIS | DIN | ANSI | n | JIS | DIN | ANSI | Φ | JIS | DIN | ANSI | ||||
| 15 (1/2') | 95 | 65 | 70 | 65 | 2.38 | 120 | 18 | 4 | 4 | 4 | 4 | 14 | 15 | 14 | 0.63 |
| 20 (3/4 دقیقه) | 105 | 75 | 75 | 75 | 2.76 | 120 | 18 | 4 | 4 | 4 | 4 | 14 | 15 | 14 | 0.63 |
| 25 (1') | 115 | 85 | 90 | 85 | 3.13 | 130 | 18 | 4 | 4 | 4 | 4 | 14 | 19 | 14 | 0.63 |
| 32 (1-1/4 دقیقه) | 135 | 100 | 100 | 100 | 3.45 | 145 | 18 | 4 | 4 | 4 | 4 | 18 | 19 | 18 | 0.63 |
| 40 (1-1/2') | 145 | 110 | 105 | 110 | 3.88 | 168 | 20 | 4 | 4 | 4 | 4 | 18 | 19 | 18 | 0.63 |
| 50 (2') | 160 | 125 | 120 | 125 | 4.74 | 180 | 22 | 4 | 4 | 4 | 4 | 18 | 19 | 18 | 0.75 |
| 65 (2-1/2 دقیقه) | 180 | 145 | 140 | 145 | 5.49 | 225 | 22 | 4 | 4 | 4 | 4 | 18 | 19 | 18 | 0.75 |
| 80 (3') | 195 | 160 | 150 | 160 | 6 | 260 | 25 | 8 | 8 | 8 | 4 | 18 | 19 | 18 | 0.75 |
| 100 (4') | 215 | 180 | 175 | 180 | 7.5 | 280 | 25 | 8 | 8 | 8 | 8 | 18 | 19 | 18 | 0.75 |
| 125 (5') | 245 | 210 | 210 | 210 | 8.5 | 350 | 30 | 8 | 8 | 8 | 8 | 18 | 23 | 18 | 0.87 |
| 150 (6') | 280 | 240 | 240 | 240 | 9.51 | 400 | 30 | 8 | 8 | 8 | 8 | 23 | 23 | 23 | 0.87 |
| 200 (8') | 335 | 295 | 290 | 295 | 11.75 | 400 | 35 | 8 | 12 | 8 | 8 | 23 | 23 | 23 | 0.87 |
| 250 (10') | 390 | 350 | 355 | 350 | 14.03 | 450 | 38 | 12 | 12 | 12 | 12 | 23 | 25 | 23 | 0.97 |
| 300(12') | 445 | 400 | 400 | 400 | 16.7 | 450 | 40 | 12 | 16 | 12 | 12 | 23 | 25 | 23 | 0.97 |
| مکان: | چین |
| نوع کسب و کار: | تولید کننده، صادر کننده |
| برندها: | |
| گواهی: | |
| مدل: | |
| شرایط پرداخت و تحویل: | |
| حداقل مقدار سفارش: | |
| قیمت: | مشاوره |
| جزئیات بسته بندی: | |
| زمان تحویل: | |
| روش پرداخت: |
