شیشه بینایی

الف شیشه بینایی پنجره شفافی است که روی لوله‌ها، مخازن یا سایر ظروف محصور نصب می‌شود و به اپراتورها اجازه می‌دهد تا وضعیت مایع مانند سطح مایع، سرعت جریان، رنگ و شفافیت را مشاهده کنند. اصول کار و ویژگی‌های طراحی آن در محیط‌های صنعتی بسیار مهم است و تضمین می‌کند که اپراتورها می‌توانند به وضوح تغییرات و جریان مایع را بدون تداخل با شرایط داخلی ظرف یا لوله درک کنند.

اصول کار

اصل کار یک شیشه بینایی بسیار ساده است، اما عملکرد آن قدرتمند است. از طریق پنجره شفاف، اپراتورها می توانند مستقیماً وضعیت مایع داخل ظرف را مشاهده کنند. هنگامی که مایع از شیشه بینایی عبور می کند، بخش شفاف بازخورد بصری واضحی را برای اپراتور فراهم می کند. روش کار آن عمدتاً شامل جنبه های زیر است:

• مشاهده سطح مایع: یکی از رایج ترین کاربردهای شیشه بینایی، نظارت بر سطح مایع است. هنگامی که مایع از شیشه بینایی عبور می کند، اپراتورها می توانند موقعیت سطح مایع را به صورت بصری ببینند تا سطح مایع در ظرف را تأیید کنند و از سرریز شدن یا خشک شدن آن جلوگیری کنند. کنترل دقیق سطح مایع به ویژه در مخازن، بویلرها، مخازن واکنش شیمیایی و سایر کاربردها بسیار مهم است.
• نظارت بر جریان: در خطوط لوله سیال، عینک بینایی نیز برای مشاهده وضعیت جریان سیال استفاده می شود. اپراتورها می توانند نرخ جریان و الگوی جریان را از طریق پنجره شفاف تعیین کنند و بفهمند که آیا خط لوله مسدود شده است یا جریان غیرعادی دارد.
• نظارت بر واکنش: در فرآیندهای واکنش شیمیایی، شیشه بینایی یک روش نظارت بصری را ارائه می‌کند، که به اپراتورها کمک می‌کند تا تغییرات رنگ، تشکیل کف و غیره را در مایع واکنش مشاهده کنند و امکان تنظیم به موقع شرایط واکنش را فراهم می‌کند.
• نظارت بر ایمنی: در بسیاری از فرآیندهای صنعتی، طراحی شیشه دید، قابلیت رویت مایع فرآیند را در نظر می‌گیرد و به اپراتورها اجازه می‌دهد تا تشخیص دهند که آیا نشت مایع خطرناک، خوردگی یا آلودگی وجود دارد یا خیر. از طریق آن، اپراتورها می توانند از خطرات ناشی از خرابی سیستم یا عملکرد نامناسب جلوگیری کنند.

ویژگی های طراحی

طراحی یک شیشه بینایی شامل چندین جنبه برای اطمینان از عملکرد پایدار در کاربردهای مختلف است:

• شفافیت: پنجره شفاف ویژگی اصلی یک شیشه بینایی است که معمولاً از موادی مانند شیشه سکوریت، پلی کربنات (PC) یا اکریلیک (PMMA) ساخته می شود. این مواد دارای شفافیت نوری خوبی هستند و به اپراتورها اجازه می دهد تا مایع داخلی را به وضوح مشاهده کنند.
• مقاومت در برابر فشار و دما: برای مقاومت در برابر فشار بالا و شرایط دمای بالا در محیط های صنعتی، عینک های بینایی معمولا با مقاومت در برابر فشار و دما افزایش یافته طراحی می شوند. آنها باید بتوانند فشار کاری طولانی مدت را در سیستم های سیال یا بخار پرفشار بدون ترک یا نشت تحمل کنند.
• مقاومت در برابر خوردگی: از آنجایی که بسیاری از محیط‌های صنعتی شامل مایعات خورنده (مانند اسیدها، قلیاها یا محلول‌های نمکی) هستند، مواد مورد استفاده برای عینک‌های بینایی باید دارای مقاومت در برابر خوردگی قوی باشند. مواد متداول عبارتند از PVC، PVDF و FRPP که به طور موثری از خوردگی و آسیب در طی پردازش شیمیایی جلوگیری می کنند.
• عملکرد آب بندی: رابط بین شیشه بینایی و ظرف یا لوله نیاز به یک سیستم آب بندی موثر برای جلوگیری از نشتی دارد. مواد آب بندی معمولی شامل واشر لاستیکی و PTFE است. آب بندی خوب تضمین می کند که حتی در شرایط فشار بالا یا دمای بالا، مایع از اتصالات نشت نمی کند و از خطرات ایمنی جلوگیری می کند.
• دوام سازه: ساختار شیشه دید باید به اندازه کافی مستحکم باشد تا در برابر ضربه ها و ارتعاشات خارجی به ویژه در خطوط تولید صنعتی مقاومت کند. مواد تقویت‌شده و طرح‌های سازه‌های پشتیبانی عمر مفید آن‌ها را افزایش داده و خطر خرابی تجهیزات را کاهش می‌دهد.
• عملکردهای حفاظتی: در برخی از محیط‌های خشن، عینک‌های بینایی ممکن است به گونه‌ای طراحی شوند که ضد انفجار یا مقاوم در برابر اشعه ماوراء بنفش باشند تا شرایط شدید یا الزامات کاربردی خاص را برآورده کنند.

مواد مختلف دارای خواص فیزیکی و شیمیایی متفاوتی هستند که تعیین کننده محیطی است که در آن برای استفاده مناسب است. برای عینک های بینایی، بسته به جنس مورد استفاده، برای صنایع مختلف و سناریوهای کاربردی مناسب هستند.

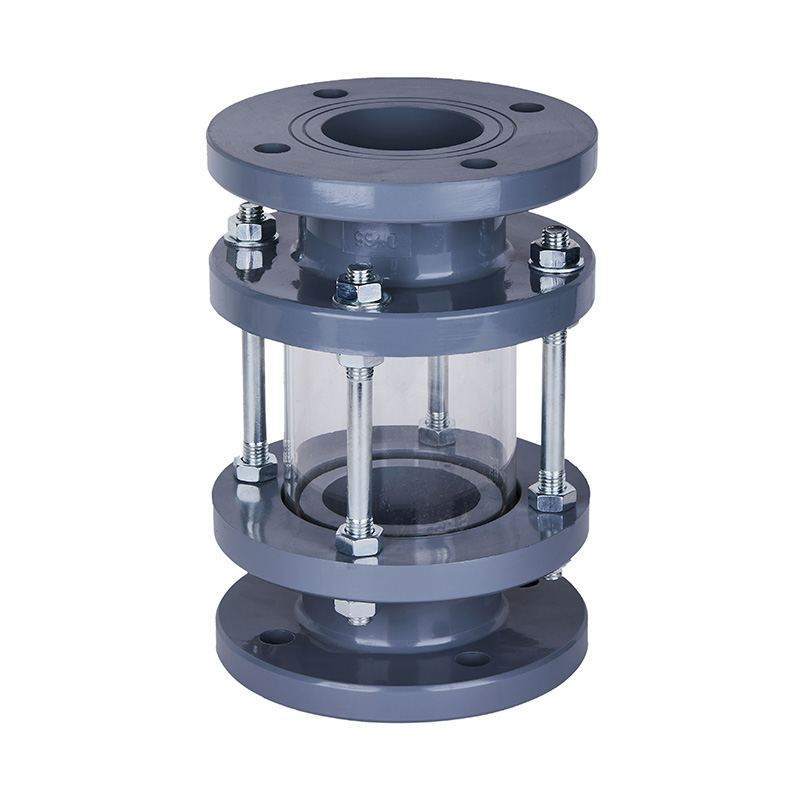

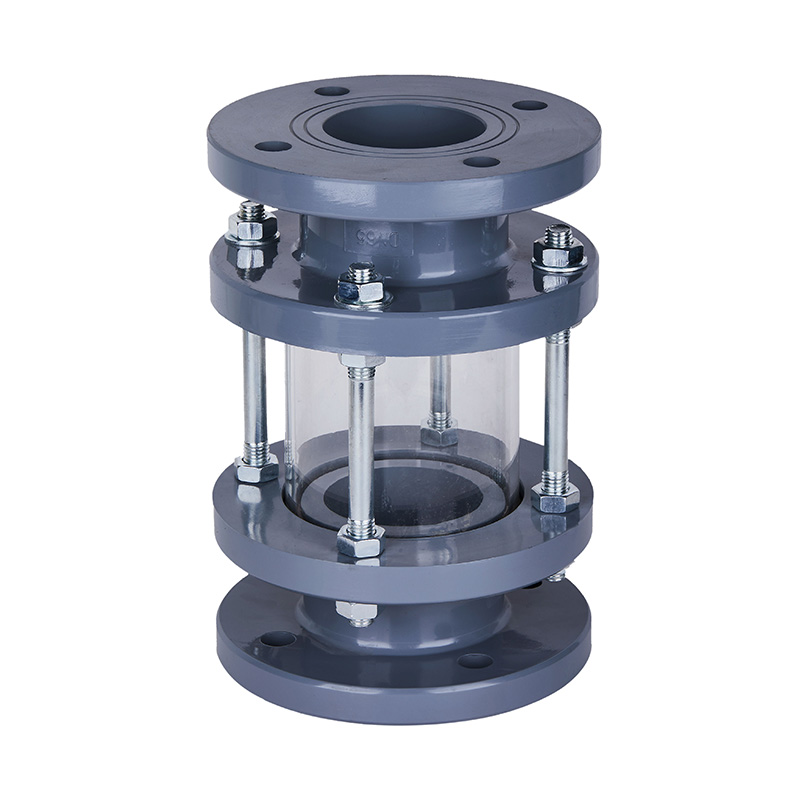

PVC-C (پلی وینیل کلرید کلر)

• ویژگی ها : PVC-C دارای مقاومت در برابر دمای بالا و مقاومت در برابر خوردگی شیمیایی قوی تر از PVC معمولی است و به آن اجازه می دهد در دماهای بالاتر و در عین حال مقاومت در برابر خوردگی خوب را حفظ کند. مقرون به صرفه است و برای محیط هایی با دمای بیش از 90 درجه سانتی گراد مناسب است.
• الفpplications : PVC-C شیشه بیناییes مناسب هستند برای تصفیه آب ، تصفیه فاضلاب ، and certain کارخانه های شیمیایی ، especially when handling acid, alkaline, or saline solutions in low to medium temperature environments. Due to its excellent chemical resistance, it is often used for monitoring the flow of common chemical liquids.

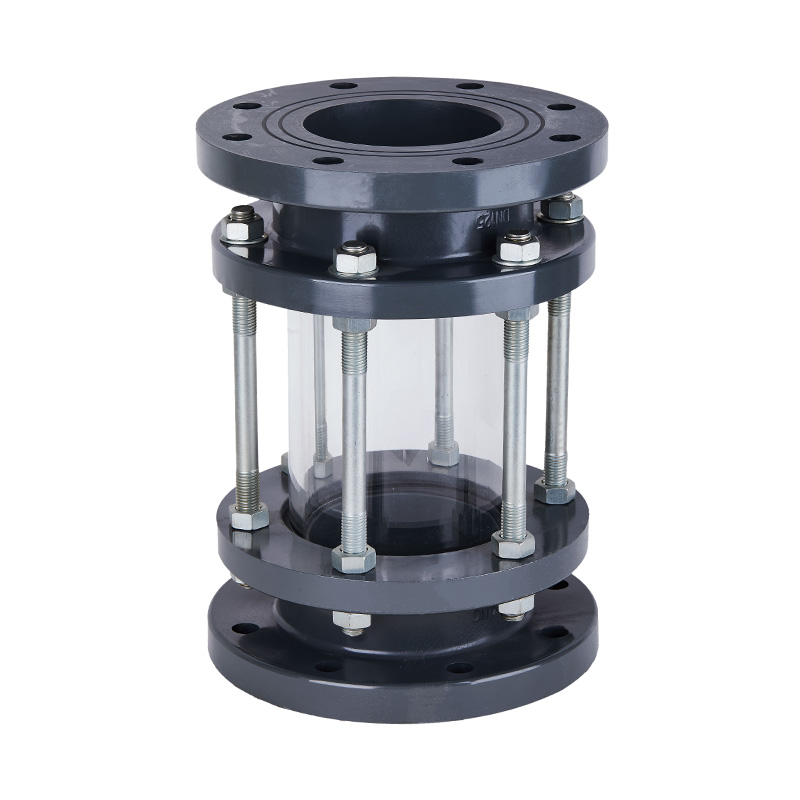

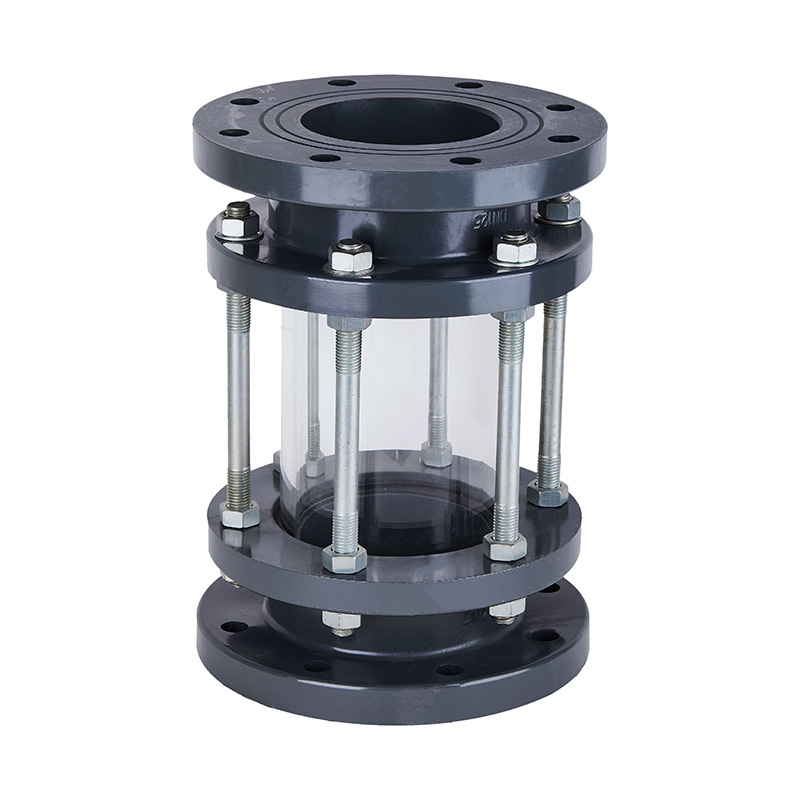

PVC-U (پلی وینیل کلرید غیر پلاستیک)

• ویژگی ها : PVC-U یک پلاستیک سفت و سخت با مقاومت در برابر خوردگی عالی است. برای محیط های شیمیایی معمولی مناسب است، استحکام بالایی دارد، اما مقاومت آن در برابر دمای بالا نسبتا ضعیف است (تقریباً 60-70 درجه سانتیگراد).
• الفpplications : PVC-U شیشه بیناییes معمولا در استفاده می شوند تصفیه آب plants ، کارخانه های فرآوری مواد غذایی ، and other fields where there are no strong requirements for the liquid medium. It is particularly suitable for تصفیه آب و فاضلاب و نظارت بر مواد شیمیایی کم خورنده.

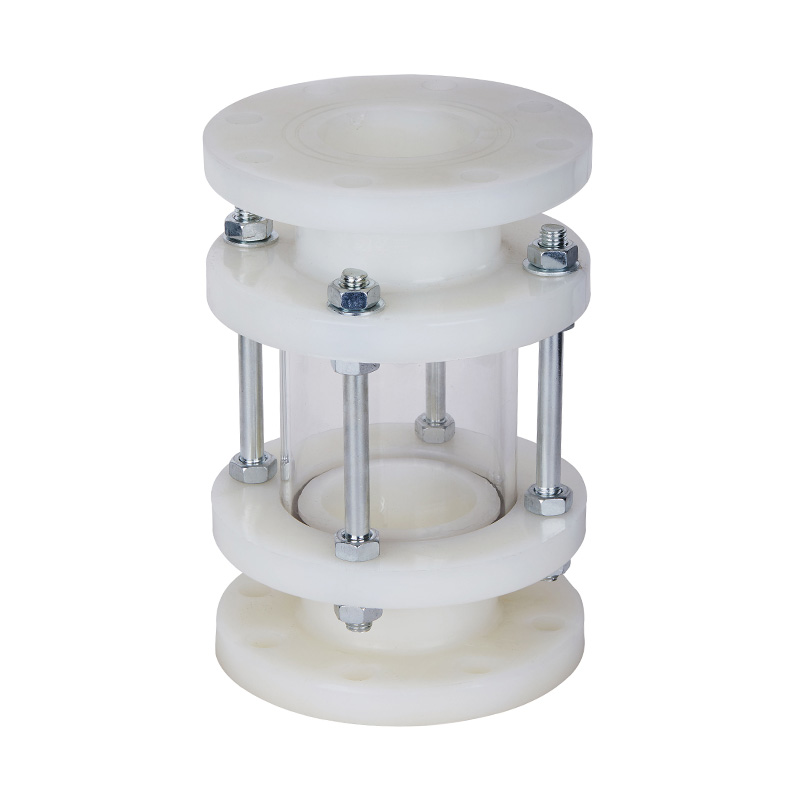

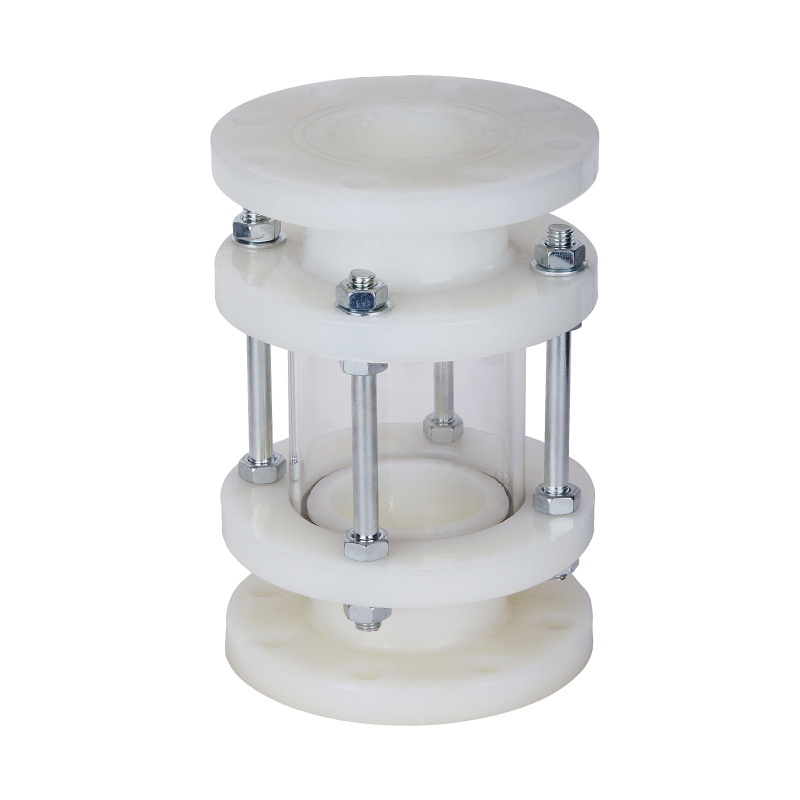

PVDF (پلی وینیلیدین فلوراید)

• ویژگی ها : PVDF ماده ای با استحکام بالا، مقاومت در برابر دمای بالا و مقاومت شیمیایی عالی است که قادر به مقاومت در برابر مواد شیمیایی شدید مانند اسیدها و بازهای قوی است. PVDF دارای مقاومت در برابر آب و هوا و خواص مکانیکی قوی است که آن را برای محیط های با دمای بالا (تا 150 درجه سانتیگراد) و محیط های بسیار خورنده مناسب می کند.
• الفpplications : PVDF شیشه بیناییes معمولا در استفاده می شوند the صنعت داروسازی ، پردازش شیمیایی ، تولید لوازم الکترونیکی ، and other industries, especially in applications requiring strict chemical stability and freedom from contamination. It effectively resists corrosion and is suitable for monitoring highly corrosive liquids, such as acidic or alkaline solutions.

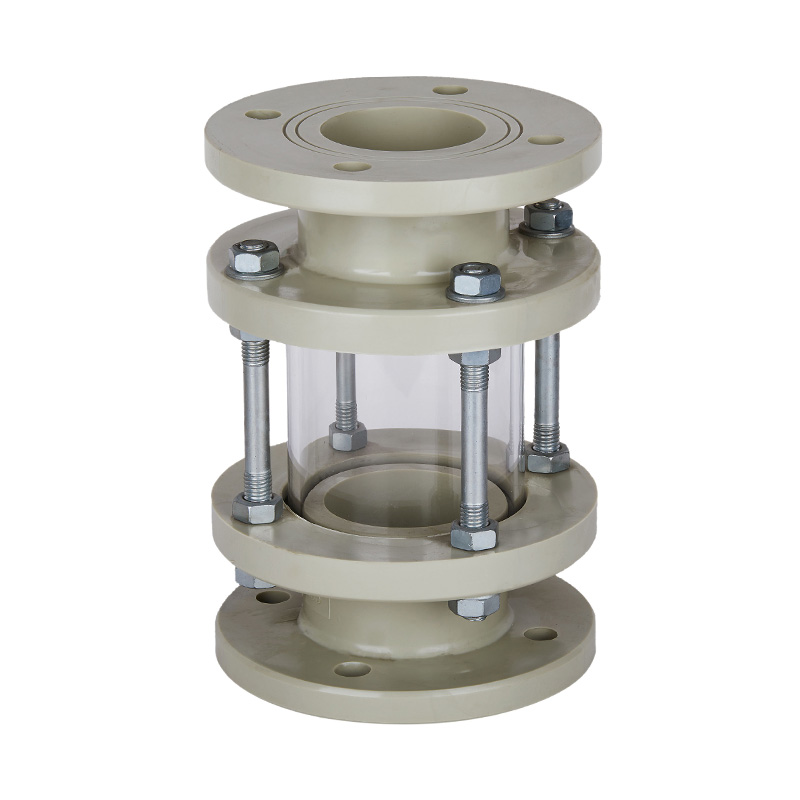

PPH (پلی فنیلن اتر)

• ویژگی ها: PPH ماده ای با مقاومت بالا و مقاوم در برابر حرارت با مقاومت شیمیایی عالی است که برای محیط های با دمای بالا و فشار بالا مناسب است. PPH مقاومت در برابر اکسیداسیون و خوردگی قوی دارد و می تواند تا دمای 160 درجه سانتیگراد را تحمل کند.
• الفpplications: PPH شیشه بیناییes معمولا در استفاده می شوند high-temperature and high-pressure environments such as پتروشیمی ها ، تولید کود ، and تصفیه آب facilities ، providing strong durability, especially when handling complex chemical solutions in these environments.

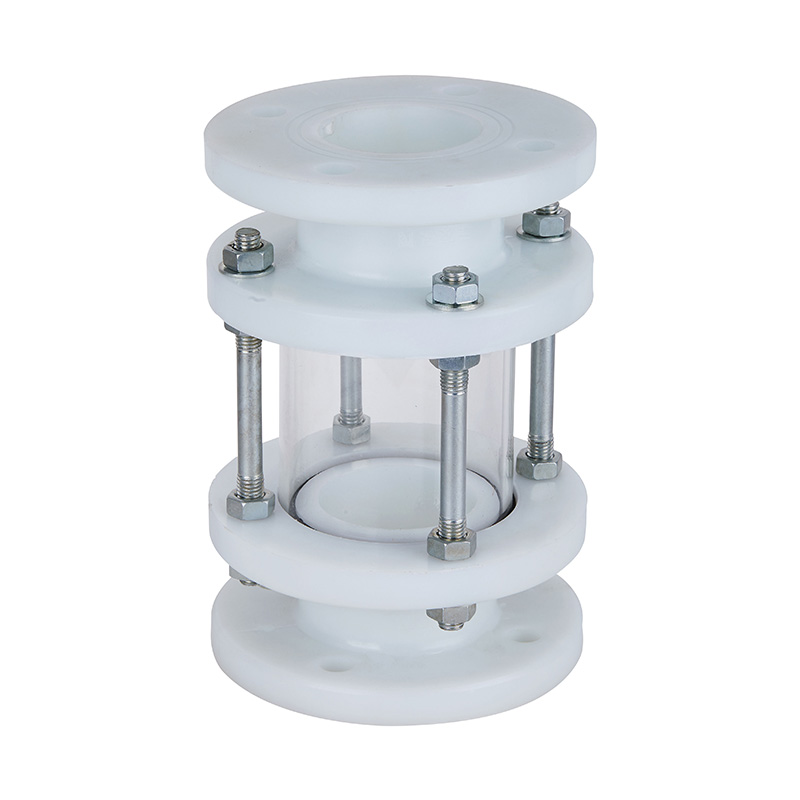

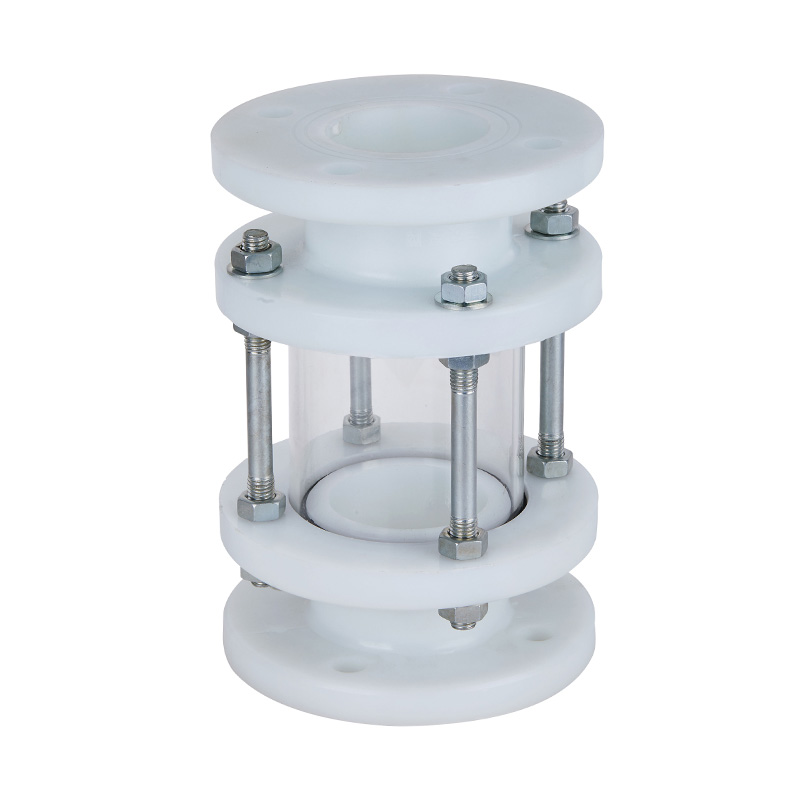

FRPP (پلی پروپیلن تقویت شده با الیاف)

• ویژگی ها: FRPP یک ماده کامپوزیت تقویت شده با الیاف شیشه است که دارای استحکام و مقاومت در برابر خوردگی بالاتری است. این دارای مقاومت عالی در برابر دمای بالا، مناسب برای استفاده در محیط های شیمیایی پیچیده است. FRPP مقاومت دمایی بالاتری نسبت به پلی پروپیلن معمولی دارد و دارای استحکام مکانیکی قوی و مقاومت در برابر سایش است.
• الفpplications: FRPP شیشه بیناییes به طور گسترده در استفاده می شود پتروشیمی ها ، صنایع شیمیایی ، and تصفیه آب ، especially suitable for handling highly acidic and corrosive fluids. Its high-temperature resistance makes it suitable for long-term use in industrial equipment.
