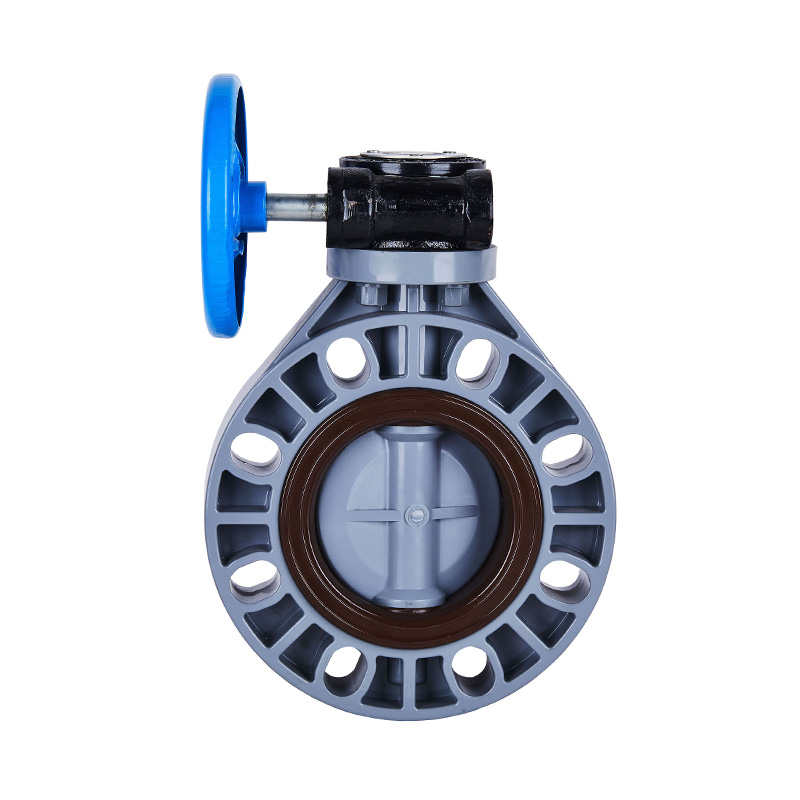

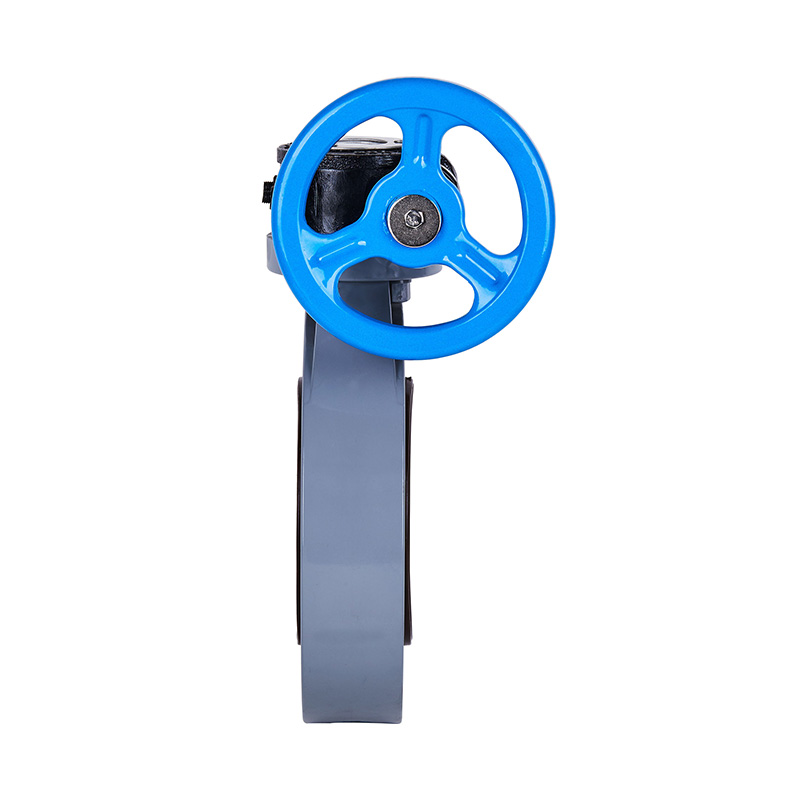

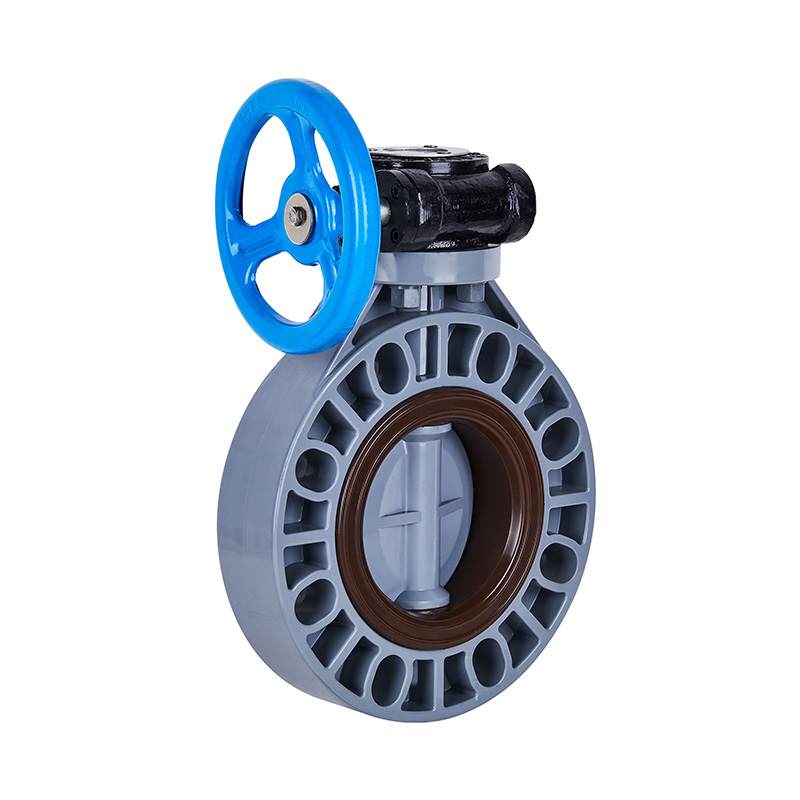

PVC-C D371X-10V Worm-Gear Butterfly Valve DN40-1000 40A-1000A JIS Standard

PVC-C D371X-10V Worm-Gear Butterfly Valve DN40-1000 40A-1000A JIS Standard

شیر پروانه ای DN40-1000، شیر پروانه ای، DN40-1000، استاندارد DIN، JIS، ANSI استاندارد، شیر پلاستیکی انتهای فلنجی 4 اینچی با چرخ دنده کرم PVC-C سفارشی
نام تجاری: KXPV
مدل: D371X-10V
کاربرد: عمومی
جنس: پلاستیک
رنگ: خاکستری، مشکی، قرمز
دمای رسانه: بالا، متوسط
فشار: متوسط
منبع تغذیه: دستی
رسانه: اسید
اندازه پورت: DN40-1000
ساخت: پروانه
جنس بدنه: PVC-C
اتصال: انتهای فلنج
استاندارد: GB/T27725
کاربرد: صنعتی
دمای کارکرد: -20 تا 95 درجه سانتیگراد
زمان تحویل: 7 روز
حداقل تعداد سفارش: 1 عدد

فشار کلاس: 1.0Mpa (10bar)

تماس با ما
PREV：PVDF D371X-10F Worm-Gear Butterfly Valve DN40-1000 40A-1000A JIS Standard
بعدی：PVC-U D371X-10U Worm-Gear Butterfly Valve DN40-1000 40A-1000A JIS Standard
ویژگی های ساختاری محصول
1. شیر جمع و جور و سبک است، جداسازی و نگهداری آسان است و می توان در هر موقعیتی نصب شود.
2. ساختار ساده و جمع و جور با گشتاور عملیاتی کم که امکان چرخش 90 درجه برای باز شدن سریع را فراهم می کند.
3. ویژگی های جریان خطی با عملکرد عالی تنظیم

لیست محدود برنامه

مواد دمای متوسط ℃ مواد دمای متوسط ℃
PVC-C -20 ~ 95 ℃ PVC-U -5 ~ 45 ℃
FRPP -20 ~ 120 ℃ PPH -20 ~ 110 ℃
PVDF 40 ~ 150 ℃

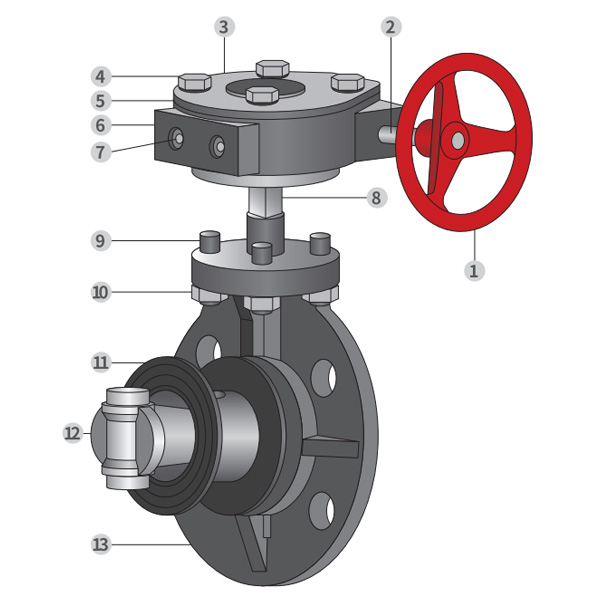

جدول مواد قطعه

خیر

نام

مواد

1

چرخ چدن، آلیاژ ماشین

2

خرس دنده کرم فولاد

3

داده ها Ipate مجموعه

4

پیچ شش گوش فولاد، فولاد ضد زنگ

5

درب دنده حلزونی چدن، آلیاژ ماشین

6

دنده کرم چدن، آلیاژ ماشین

7

پیچ محدود فولاد، فولاد ضد زنگ

8

ساقه فولاد، فولاد ضد زنگ

9

گل میخ دو سر فولاد، فولاد ضد زنگ

10

مهره شش ضلعی فولاد، فولاد ضد زنگ

11

لاستیک آب بندی EPDM، FPM
12 صفحه سوپاپ FRPP،PVDF،PVC-C،PVC-U،PPH
13 بدن FRPP،PVDF،PVC-C،PVC-U،PPH

طرح جزئیات مونتاژ شیر پروانه ای نوع چرخ دنده کرم

جدول مواد قطعه

نه

نام قطعات

مواد

تعداد

1

چرخ چدن

1

2

دنده کرم چدن

1

3

سنجاق فولاد

1

4

جام آجیل FRPP

4

5

بدن FRPP،PVDF،PVC-C،PVC-U،PPH

1

6

صفحه سوپاپ FRPP،PVDF،PVC-C،PVC-U،PPH

1

7

لاستیک آب بندی EPDM، FPM

1

8

ساقه فولاد، فولاد ضد زنگ

1

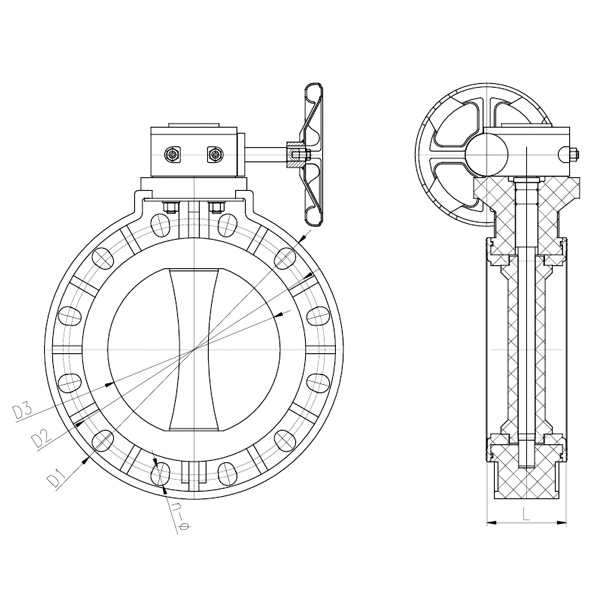

فهرست مشخصات

DN (میلی متری) D1 D2 D3 L n-ø
دانشگاه JIS ANSI دانشگاه JIS ANSI
32 (1 1/4 اینچ) 140 100 100 3.45 35 35 4-ø17X25 4-ø17X25 4-ø17X25
40 (1 1/2 اینچ) 148 110 105 3.88 41.5 39 4-ø19X25 4-ø19X25 4-ø19X25
50 (2 اینچ) 162 125 120 4.74 50 40 4-ø19X26.5 4-ø19X26.5 4-ø19X26.5
65 (2 1/2 اینچ) 180 145 140 5.49 64 42 4-ø19X26.5 4-ø19X26.5 4-ø19X26.5
80 (3 اینچ) 198 160 150 6 77 42 8-ø19X25 8-ø19X24 4-ø19X25
100 (4 اینچ)) 225 180 175 7.5 96 52 8-ø19X32 8-ø19X32 8-ø19X32
125 (5 اینچ) 255 210 210 8.5 120 61 8-ø23X33 8-ø23X33 8-ø23X33
150 (6 اینچ) 285 240 240 9.51 145 71 8-ø23X34 8-ø23X34 8-ø22X34
200 (8 اینچ) 340 295 290 11.75 196.5 81 8-ø23X33.5 12-ø23X27 8-ø23X33.5
250 (10 اینچ) 395 350 355 14.25 245.5 110 12-ø23X32.5 12-ø25X32.5 12-ø25X32.5
400 (16 اینچ) 597 515 510 21.26 399 140 16-ø27X43 16-ø27 16-ø30X43
450 (18 اینچ) 635 560 565 22.76 446 150 20-ø26X28.5 20-ø26X28.5 16-ø32X34. 5
500 (20 اینچ) 700 620 620 25 494 150 20-ø26X44 20-ø26X44 20-ø32X44
700 (28 اینچ) 928 820 840 34.02 670 185 24-ø31X44 24-ø33 24-ø35
800 (32 اینچ) 1060 950 950 38.5 755 220 24-ø41X60 28-ø33X38 24-ø41X60
1000 (40 اینچ) 1210 1160 1160 46.26 935 236 28-ø36X52 28-ø39 32-ø41
800 (32 اینچ) 1060 950 950 38.5 755 220 24-Φ41X60 28-Φ33X39 24-Φ41X60
1000 (40 اینچ) 1230 1160 1160 46.26 935 236 28-Φ36X52 28-Φ39 32-Φ41
