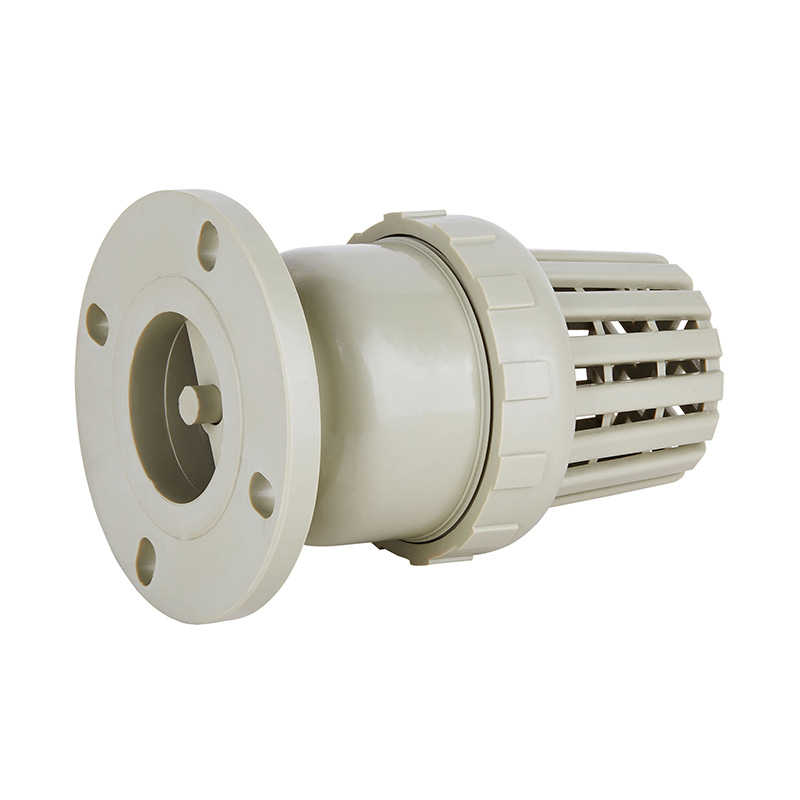

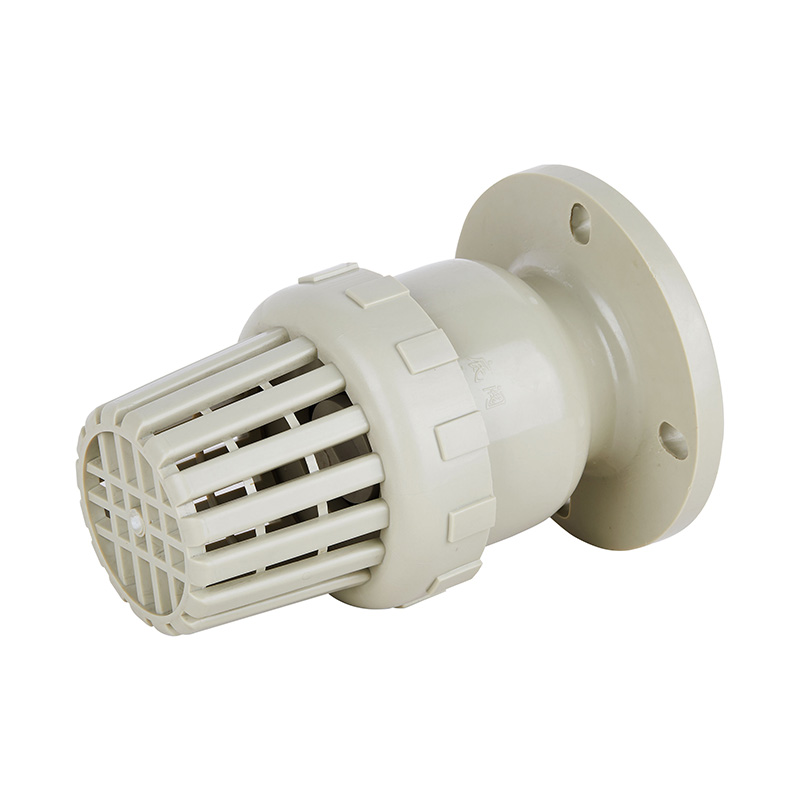

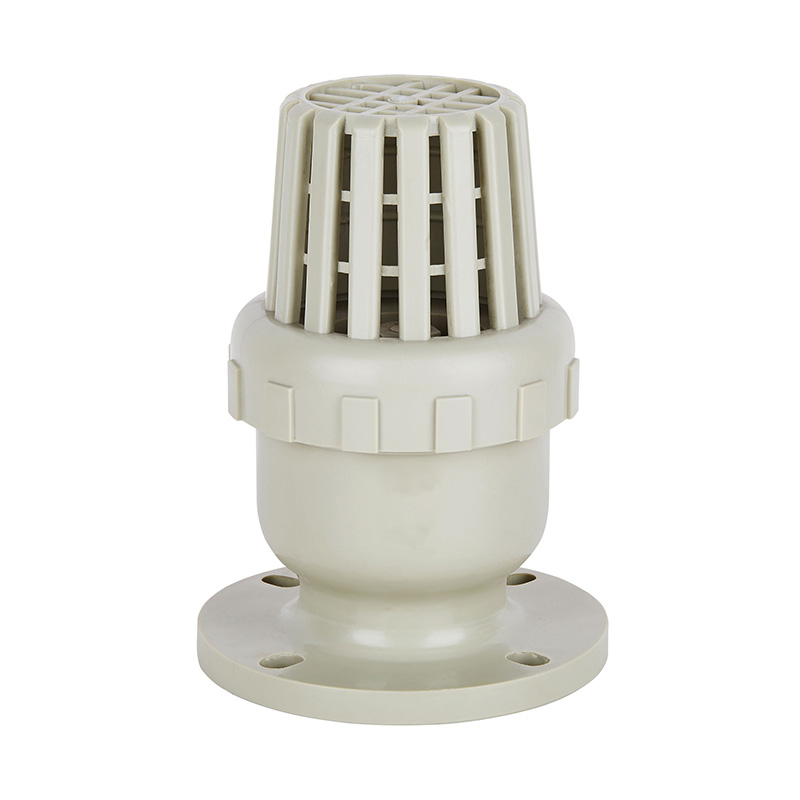

شیر پایه خاکستری با پای FRPP سفارشی 4 اینچی DN15-DN300 شیر پایی پلاستیکی صنعتی ارزان قیمت برای صنعت آب
نوع: دریچه های پا
محل مبدا: چین
نام تجاری: KXPV
شماره مدل: H11F-10V
کاربرد: عمومی
دمای رسانه: دمای متوسط، دمای معمولی
قدرت: دستی
رسانه: اسید
اندازه پورت: DN15-DN300
ساختار: دوشاخه
نام محصول: شیر پایین
زمان تحویل: 7 روز
MOQ: 1 قطعه
رنگ: خاکستری
سایز:DN15-300
| جدول مواد قطعه |
| خیر | نام | مواد |
| 1 | ماسک شبکه | FRPP، PVDF، CPVC، UPVC، PPH |
| 2 | مهمانی | FRPP، PVDF، CPVC، UPVC، PPH |
| 3 | لنت لاستیکی | EPDM، FPM |
| 4 | مهره | FRPP، PVDF، CPVC، UPVC، PPH |
| 5 | لاستیک | EPDM، FPM |
| 6 | پیستون ها | FRPP، PVDF، CPVC، UPVC، PPH |
| 7 | بدن | FRPP، PVDF، CPVC، UPVC، PPH |
طراحی جزئیات مونتاژ شیر پایین
| ویژگی های ساختاری اصلی |
1. اندازه از DN50 تا DN150 محصولات استاندارد هستند.
2. از DN200 تا DN300 می تواند نیازهای مشتری را برای تولید برآورده کند.
3. کاملا مهر و موم شده است.
4. کاهش فشار کوچکتر.
5. عملکرد هیدرولیک خوب.
6. نصب و استفاده ساده
| جدول مواد قطعه |
| خیر | نام | مواد |
| 1 | بدن | FRPP، PVDF، CPVC، UPVC، PPH |
| 2 | پیستون ها | FRPP، PVDF، CPVC، UPVC، PPH |
| 3 | لاستیک مهر و موم | EPDM، FPM |
| 4 | مهره | FRPP، PVDF، CPVC، UPVC، PPH |
| 5 | آب بندی | EPDM، FPM |
| 6 | پارتیشن | FRPP، PVDF، CPVC، UPVC، PPH |
| 7 | ماسک شبکه | FRPP، PVDF، CPVC، UPVC، PPH |
| فهرست ابعاد |
| DN (میلی متر) | D1 | D2 | L | ساعت | n-Φ | ||||
| گیگابایت | JIS | ANSI | گیگابایت | JIS | ANSI | ||||
| 15 (1/2 اینچ) | 105 | 65 | 70 | 2.38 | 140 | 15 | 4-Φ17X20 | 4-Φ19 | 4-Φ16 |
| 20 (3/4 اینچ) | 105 | 75 | 75 | 2.76 | 168 | 16 | 4-Φ17X20 | 4-Φ19 | 4-Φ16 |
| 25 (1 اینچ) | 115 | 85 | 90 | 3.13 | 189 | 16 | 4-Φ17X20 | 4-Φ19 | 4-Φ16 |
| 32 (1/2 اینچ) | 135 | 100 | 100 | 3.45 | 210 | 18 | 4-Φ17X20 | 4-Φ19 | 4-Φ19 |
| 40 (13/4 اینچ) | 145 | 110 | 105 | 3.88 | 238 | 18 | 4-Φ17X20 | 4-Φ19 | 4-Φ19 |
| 50 (2 اینچ) | 160 | 125 | 120 | 4.74 | 215 | 17 | 4-Φ17X20 | 4-Φ19 | 4-Φ19 |
| 65 (21/2 اینچ) | 170 | 145 | 140 | 5.49 | 235 | 14 | 4-Φ17X20 | 4-Φ19 | 4-Φ19 |
| 80 (3 اینچ) | 192 | 160 | 150 | 6 | 265 | 21 | 8-Φ18X20 | 8-Φ19 | 4-Φ19 |
| 100 (4 اینچ) | 220 | 180 | 175 | 7.5 | 315 | 23 | 8-Φ18X20 | 8-Φ19 | 8-Φ19 |
| 125 (5 اینچ) | 250 | 210 | 210 | 8.5 | 335 | 31 | 8-Φ19 | 8-Φ23 | 8-Φ22 |
| 150 (6 اینچ) | 282 | 240 | 240 | 9.51 | 335 | 31 | 8-Φ21 | 8-Φ23 | 8-Φ22 |
| 200 (8 اینچ) | 335 | 295 | 290 | 11.75 | 380 | 32 | 8-Φ23 | 12-Φ23 | 8-Φ22 |
| 250 (10 اینچ) | 395 | 350 | 355 | 14.25 | 550 | 37 | 12-Φ25 | 12-Φ25 | 12-Φ25 |
| 300 (12 اینچ) | 445 | 400 | 400 | 17 | 550 | 40 | 12-Φ25 | 16-Φ25 | 12-Φ25 |
| مکان: | چین |
| نوع کسب و کار: | تولید کننده، صادر کننده |
| برندها: | |
| گواهی: | |
| مدل: | |
| شرایط پرداخت و تحویل: | |
| حداقل مقدار سفارش: | |
| قیمت: | مشاوره |
| جزئیات بسته بندی: | |
| زمان تحویل: | |
| روش پرداخت: |
یک تولید کننده حرفه ای با محصولات با کیفیت، قیمت مناسب و خدمات خوب.
